TI德州仪器 ADUM5000 产品介绍
2026-04-14
0次
说明
- 关于AEC-Q100汽车应用级器件规格的更多信息，请下载ADuM5000W数据手册。
- 集成isoPower®的隔离式DC/DC转换器
- 3.3V或5V调节输出
- 最高500 mW输出功率

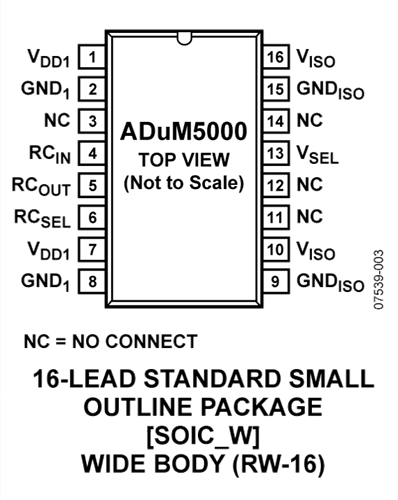

- 16引脚SOIC封装，爬电距离大于8 mm
- 工作温度最高可达：105°C（最大值）
- 高共模瞬变抗扰度：>25 kV/μs
- 热过载保护
- 安全和法规认证
UL认证
1分钟2500 V rms，符合UL 1577标准 - CSA元件验收
通知#5A（申请中） - VDE合格证书（正在审批）
DIN V VDE V 0884-10
(VDE V 0884-10)：2006-12
VIORM = 560 V峰值
特性

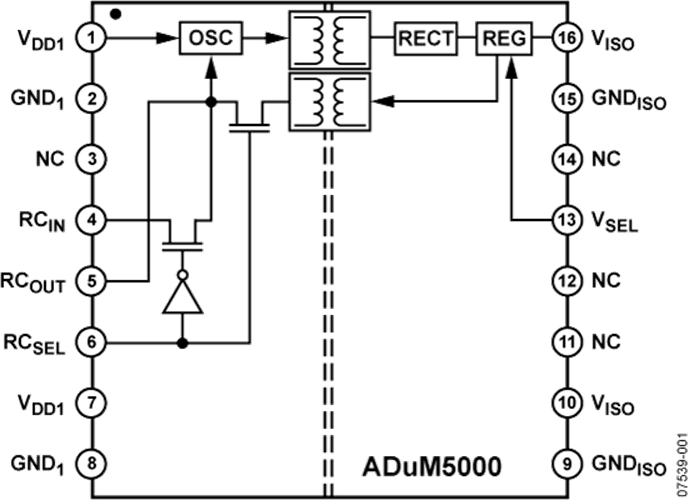

ADuM5000是一款基于ADI公司iCoupler®技术的隔离式DC/DC转换器。该DC/DC转换器可提供多种输入/输出电压组合的稳压隔离功率，如表1所列。
ADI公司芯片级变压器iCoupler技术使这款DC/DC转换器的隔离功率传输效率最高可达33%。因此可提供小尺寸、完全隔离的解决方案。
对于采用isoPower®技术的iCouplers系列隔离器ADuM5401、ADuM5402、ADuM5403、ADuM5404和ADuM520x，利用ADuM5000可以获得更高的输出功率水平。
isoPower利用高频开关元件，通过变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局建议，请参考应用笔记AN-0971。
应用
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
- 电源启动和栅极驱动
- 隔离传感器接口
- 工业PLC
参数
类型 | 描述 |
仪器仪表和测量 | 适用于仪器仪表的电源电路 |
电能 | 风轮机 |
汽车 | 车辆电气化系统 |
工业自动化技术 (IAT) | 智能运动控制 |
