说明

有关AEC-Q100汽车应用级器件规格，请查看ADuM520xW数据手册。
isoPower集成隔离式DC/DC转换器
3V或5V稳压输出
最高500 mW输出功率
两个DC至25 Mbps (NRZ)信号隔离通道
施密特触发器输入

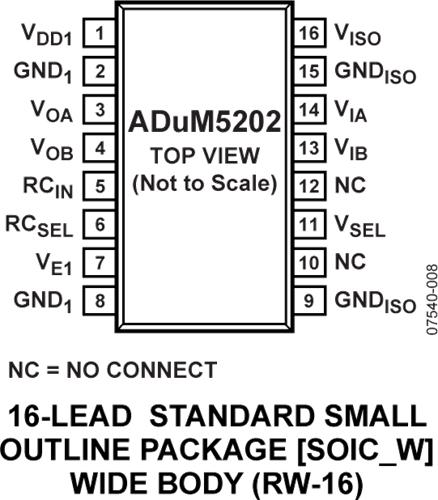

16引脚SOIC封装，爬电距离大于8 mm
工作温度最高可达105°C（最大值）
高共模瞬变抗扰度：>25 kV/µs
安全和法规认证
UL 认证
1分钟2500 Vrms，符合UL 1577标准
CSA 元件验收通知#5A（正在审批）
VDE 合格证书（正在审批）
DIN V VDE V 0884-10
(VDE V 0884-10):2006-12
V_IORM = 560 V 峰值

特性

ADuM520x均为双通道数字隔离器，集成isoPower 隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler® 技术，采用5.0 V/3.3 V输入和5.0 V/3.3 V输出电压时，分别可提供高达500 mW/200 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用ADI公司的芯片级变压器iCoupler 技术，能够隔离逻辑信号及DC-DC转换器，因此可提供小尺寸、完全隔离的解决方案。

ADuM520x 可以与isoPower®产品 ADuM5401,ADuM5402, ADuM5403, ADuM5404 和ADuM5000 配合使用，以实现更高的输出功率水平和更多的通道数（请参考“提高可用功率”部分）。

ADuM520x隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”中的选项）。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局建议的详细信息，请参考应用笔记 AN-0971 。
