TI德州仪器 ADUM5400 产品介绍
2026-04-14
0次
说明
- 集成isoPower的隔离式DC/DC转换器
- 5 V稳压输出
- 500 mW 输出功率
- 四个DC-25 Mbps (NRZ)信号隔离通道
- 施密特触发器输入

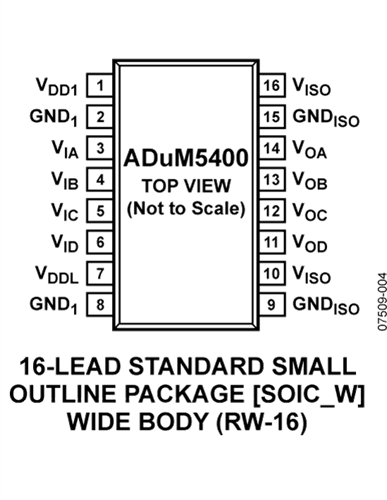

- 16引脚SOIC封装，爬电距离大于8 mm
- 工作温度最高可达105°C
- 欲了解更多信息，请参考数据手册
特性

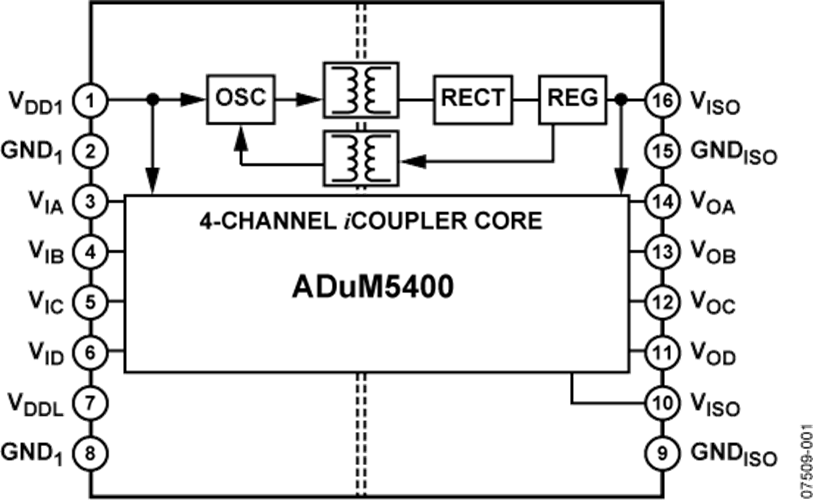

ADuM5400是一款四通道数字隔离器，集成isoPower® 隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler®技术，采用5.0 V输入和输出电压时，可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC-DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。
ADuM5400隔离器提供四个独立的隔离通道，分为两种速度等级（更多信息请参考“订购指南”）。
isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局建议的详细信息，请参考应用笔记。
应用
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC
