TI德州仪器 ADUM5402 产品介绍

2026-04-14 0次

说明

集成isoPower的隔离式DC/DC转换器
3.3 V或5.0 V调节输出
最高500 mW输出功率
四个DC至25 Mbps (NRZ)信号隔离通道

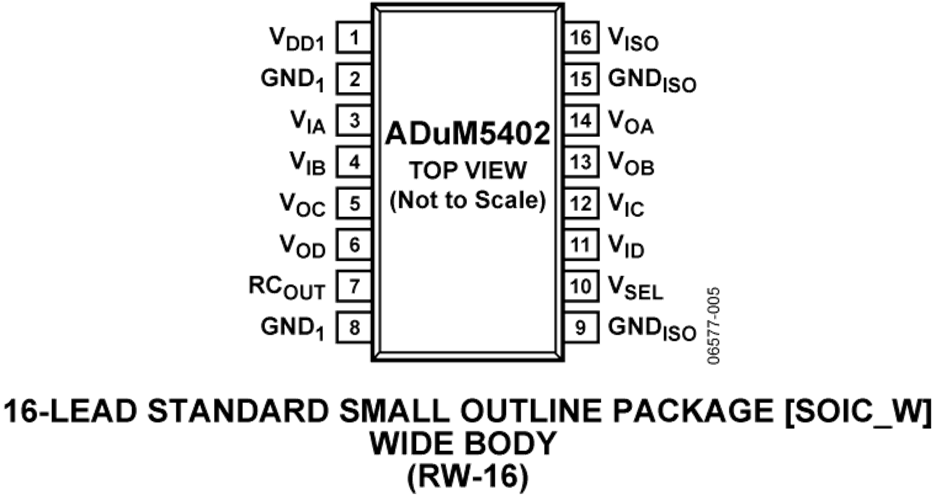

16引脚SOIC封装，爬电距离为7.6 mm
工作温度最高可达：105°C（最大值）
高共模瞬变抗扰度：>25 kV/μs

安全和法规认证
- UL认证
  - 1分钟2500 V rms，符合UL 1577标准
- CSA元件验收通知5A
- VDE合格证书
  - IEC 60747-5-2 (VDE 0884, Part 2)
  - V_IORM= 560 V峰值
- CQC认证符合GB4943.1-2011

特性

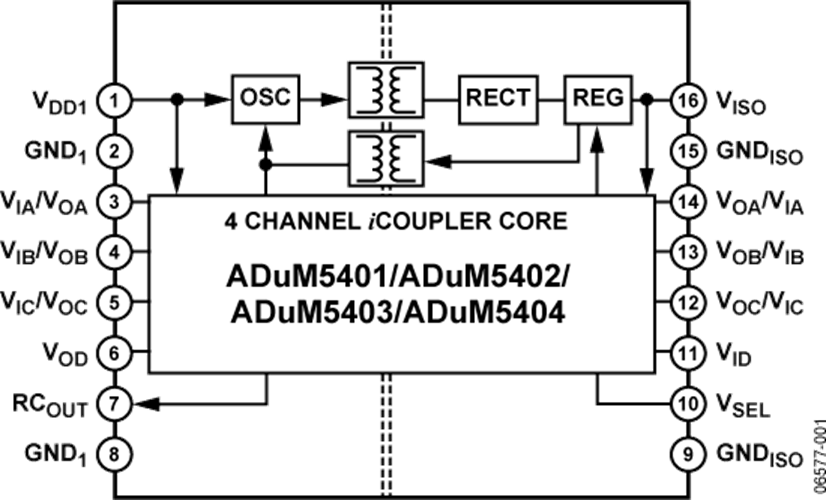

ADuM5401/ADuM5402/ADuM5403/ADuM5404均为四通道数字隔离器，集成isoPower®隔离式DC/DC转换器。该DC-DC转换器基于ADI公司的iCoupler®技术，采用5.0 V（5.0V输入电源）或3.3V电压（3.3V电源）时，可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够同时隔离逻辑信号和DC/DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM5401/ADuM5402/ADuM5403/ADuM5404隔离器提供4个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。

isoPower利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局考量因素的详细信息，请参考应用笔记AN-0971。
