ADUM5242

量产

双通道隔离器，集成采用isoPower®技术的DC/DC转换器，提供50 MW隔离功率（0/2通道方向性）

TI德州仪器 ADUM5242 产品介绍

2026-04-14 0次

说明

集成隔离式DC/DC转换器
5 V/10 mA调节输出
两个DC至1 Mbps (NRZ)信号隔离通道

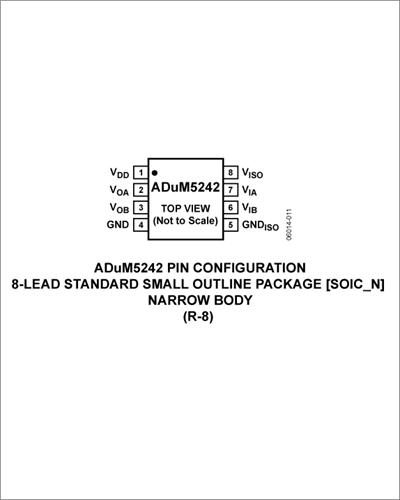

8引脚窄体SOIC封装
符合RoHS标准

工作温度最高可达105°C
精密定时特性
脉冲宽度失真：3 ns（最大值）
通道间匹配：3 ns（最大值）
传播延迟：70 ns（最大值）
高共模瞬变抗扰度：> 25 kV/μs
UL认证：1分钟2500 Vrms，符合UL 1577标准
CSA元件验收通知#5A
合格证书
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
V_IORM = 560 V 峰值

特性

ADuM524x 均为集成isoPower隔离电源的双通道数字隔离器。芯片级DC/DC转换器基于ADI公司的iCoupler®技术，5 V电压时可提供最高50 mW稳压隔离功率，因而在低功耗隔离设计中，无需另外使用隔离式DC/DC转换器。利用ADI公司的iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器。因此，可提供小尺寸、完全隔离的解决方案。

ADuM524x隔离器提供两个独立的隔离通道，支持多种通道配置，输入工作电压为5 V。ADuM524x系列可以与其它iCoupler产品配合使用，以实现更多的通道数。
