TI德州仪器 MAX38909 产品介绍

2026-04-14 0次

说明

灵活的工作范围
- 0.9V至5.5V输入电压范围
- 2.7V至20V偏置电压范围
- 0.6V至5.0V可编程输出电压
- 4A最大输出电流
- 82mV压差 @ 4A负载电流
- 1.6mA工作偏置电流
降低噪声、提高精度
- 在整个负载电流、电源电压和工作温度范围内，DC精度为±1%
- 28mV 4A负载瞬态偏差
- 78dB BIAS PSRR @ 10kHz
- 52dB IN PSRR @ 10kHz
支持易用性和可靠保护
- 采用10μF (最小值)输出电容，保持稳定工作
- 可编程软启动
- 过流和过热保护
- 输出至输入反向电流保护
- 电源就绪状态指示
减小尺寸、提高可靠性
- 14引脚(3mm x 3mm) TDFN封装、20引脚(5mm x 5mm) TQFN封装、5 x 3焊球0.4mm焊距WLP封装
- -40°C至125°C工作温度范围

特性

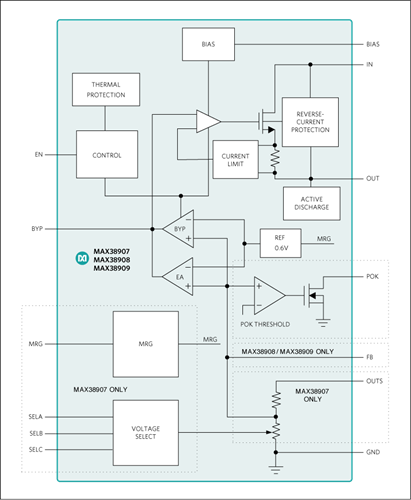

MAX38907/MAX38908/MAX38909为快速瞬态响应、高PSRR NMOS线性稳压器，可提供高达4A的负载电流。

这些稳压器支持0.9V至5.5V宽输入电压范围，以及2.7V至20V BIAS(偏置电压)输入范围，为各种应用提供较宽的电源选项。在整个电源电压、负载电流和工作温度范围内保证±1%输出精度，满载情况下仅需要300mV输入至输出压差裕量，以保证良好的PSRR。输出电压可在0.6V至5.0V范围内调节，以满足希望利用BOM中的某一款LDO支持多种电压轨输出的用户需求。

利用三个数字配置引脚，MAX38907可配置在27种输出电压之一。此外，每种输出电压允许±5%裕量调节。MAX38908/MAX38909的输出电压可利用两个外部反馈电阻在0.6V至5.0V范围内调节。这些LDO全部通过内部保护电路避免器件损坏，提供可编程浪涌电流抑制、输出过流限制、反向电流限制和热过载保护。

MAX38907采用20引脚、5mm x 5mm TQFN封装，MAX38908/MAX38909采用14引脚、3mm x 3mm TDFN封装，以及5 x 3焊球、0.4mm焊距WLP封装。
