TI德州仪器 LT3072 产品介绍

2026-04-14 0次

说明

双通道独立 2.5A 输出

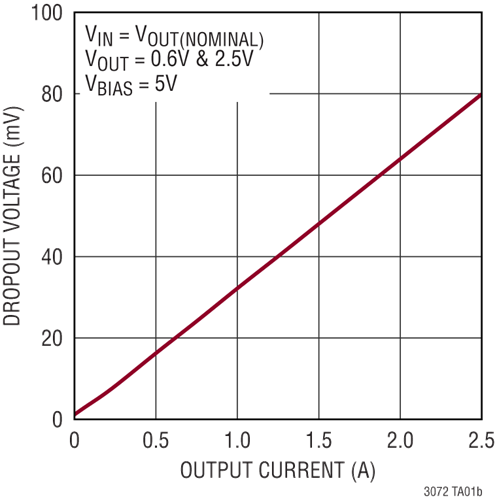

电压差：80mV
低输出噪声：12µV_RMS (10Hz 至 100kHz)
数字可编程V_OUT :0.6V 至 2.5V
输出容差：±1.25%/±1.5% 负载、线路和温度
Analog 输出裕度：±10% 范围
并联多个设备，适用于大电流
可编程精确限流值：±7%
输出电流监控器：I_MON = I_OUT/3000

高频PSRR：在 1MHz 时，为30dB
使用陶瓷型输出电容（最低10µF）稳定工作
VIOC引脚控制降压转换器，以保持低功耗，并优化效率
PWRGD/UVLO 标志
限流和过热保护
温度监视器

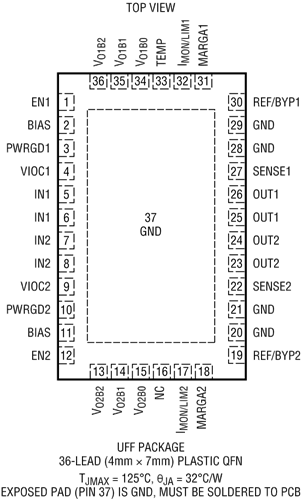

36 引脚 (4mm × 7mm) QFN 封装

特性

LT3072是一款低电压、超快速^™瞬态响应双通道线性稳压器。该器件每通道提供高达2.5A电流，具有80mV典型压差。0.1µF基准旁路电容将输出电压噪声降至12µVRMS。其具有宽带宽和高PSRR，可以使用小型陶瓷电容，从而节省体电容和成本。LT3072非常适合高性能FPGA、微处理器和敏感的RF通信电源应用。

独立的输出电压以50mV增量在0.6V至1.2V范围内数字可选，并以100mV增量在1.2V至2.5V范围内数字可选。输出电流监控器提供诊断数据并对精密限流进行编程设定。LT3072集成了独特的跟踪功能(VIOC)，可控制对输入供电的上游降压稳压器。VIOC自适应地伺服降压稳压器，可在最大负载和轻载下分别保持300mV和450mV的LT3072输入至输出压差，从而较大限度地降低功耗且输入电容较小。内部保护电路包括UVLO、OVLO、反向电流保护、限流和热关断。LT3072采用薄型(0.75mm) 36引脚4mm × 7mm QFN封装。
