TI德州仪器 MAX38904D 产品介绍
2026-04-14
0次
说明
- 提供灵活的工作范围
- 输入电压范围：1.7V至5.5V
- 可编程输出电压：0.6V至5.0V
- 输出电流：2A（最大值）
- 最大压差：100mV（2A负载）
- 关断电源电流：< 1.5µA
- 噪声更小，精度更高
- 直流精度为±1%（在整个负载、线路和温度范围内）
- 5.1μVRMS输出噪声，10Hz至100kHz
- 静态电源电流：1.3mA
- > 70dB PSRR (10kHz)
- 易于使用且具有强大保护功能
- OUT端70Ω有源放电
- 采用8µF（最小值）输出电容可稳定工作
- 可编程软启动速率
- 过流和过温保护
- 输出到输入反向电流保护
- 电源正常状态引脚
- 尺寸更小，可靠性更高
- 3mm x 3mm 14引脚TDFN封装和2.2mm x 1.37mm、5 x 3引脚、0.4mm间距WLP封装
- 工作温度范围为-40℃至125°C
特性
MAX38904是一款1.7V–5.5V VIN低噪声线性稳压器，可提供高达2A的输出电流，在10Hz至100kHz频率范围内输出噪声仅为5.1µVRMS。该稳压器在宽输入电压范围内保持±1%的输出精度，满载时仅需要100mV的输入至输出裕量。1.3mA无负载电源电流不会受压差影响。MAX38904A/B/C/D具有70Ω有源放电功能，可以让输出电容快速放电。

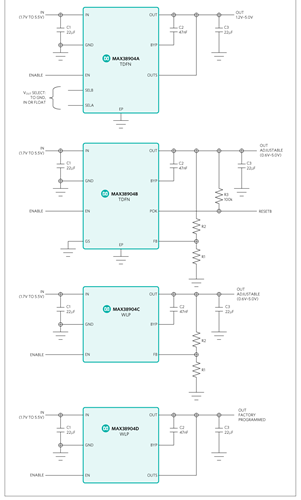

MAX38904B的输出电压可通过两个外部电阻调节至0.6V至5.0V范围内的值。MAX38904B还包含一个高电平有效POK信号，支持无故障负载启动。
MAX38904A具有九个引脚可选的输出电压：1.2V、1.5V、1.8V、2.5V、3.0V、3.1V、3.3V、4.0V和5V。
MAX38904的晶圆级封装(WLP)版本提供C和D变体。MAX38904C使用外部反馈电阻调节输出电压，而MAX38904D的出厂预设输出电压范围为0.7V至5.0V，步进为50mV。
所有版本均具有可编程输出软启动速率、输出过流和热过载保护功能。
MAX38904A/B采用3mm x 3mm、14引脚TDFN封装，而MAX38904C/D采用5 x 3引脚、2.2mm x 1.37mm WLP封装，间距为0.4mm。
应用
- 通信系统、测试设备、医疗设备
- 高端音频系统
- 高分辨率数据采集系统
