TI德州仪器 ADP1763 产品介绍
2026-04-14
0次
说明
- 输出电流：3 A（最大值）
- 低输入电压电源范围
- VIN = 1.10 V 至 1.98 V，无需外部偏置电源
- 固定输出电压范围：VOUT_FIXED = 0.9 V 至 1.5 V
- 可调输出电压范围：VOUT_ADJ = 0.5 V 至 1.5 V
- 超低噪声：2 μV rms, 100 Hz 至 100 kHz
- 噪声频谱密度
- 4 nV/√Hz (10 kHz)
- 3 nV/√Hz (100 kHz)
- 低压差：95 mV（典型值，3 A负载）
- 工作电源电流：4.5 mA（典型值，空载）
- 线路、负载和温度范围内的固定输出电压精度：±1.5%
- 出色的电源抑制比(PSRR)性能
- 典型值59 dB（10 kHz，3 A负载时）
- 典型值43 dB（100 kHz，3 A负载时）
- 出色的负载/线路瞬态响应
- 软启动可降低浪涌电流
- 针对小型10 μF陶瓷电容进行了优化
- 限流和热过载保护
- 电源良好指示
- 精密使能

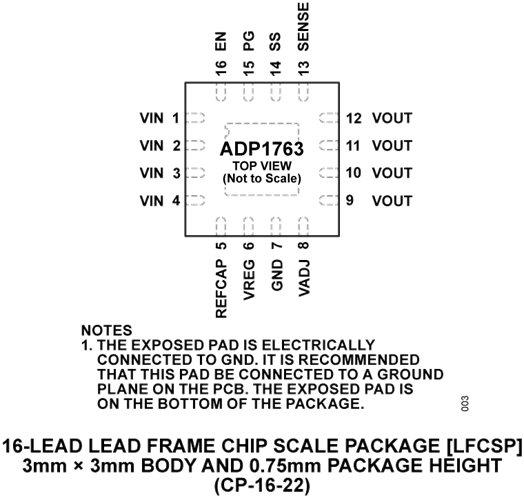

- 16引脚、3 mm × 3 mm LFCSP封装
- AEC-Q100 适用于汽车应用
特性
ADP1763是一款低噪声、低压差(LDO)线性稳压器。它采用单输入电源工作，输入电压低至1.10 V，无需外部偏置电源用于提高效率，并提供高达3 A的输出电流。
ADP1763具有低至95 mV（典型值，3 A负载）的压差，工作裕量小，同时可保持调节并提供更高效率。
ADP1763经过优化，采用小型10 μF陶瓷型输出电容便能实现稳定工作。ADP1763具有优质瞬态响应性能，所占电路板面积极小。

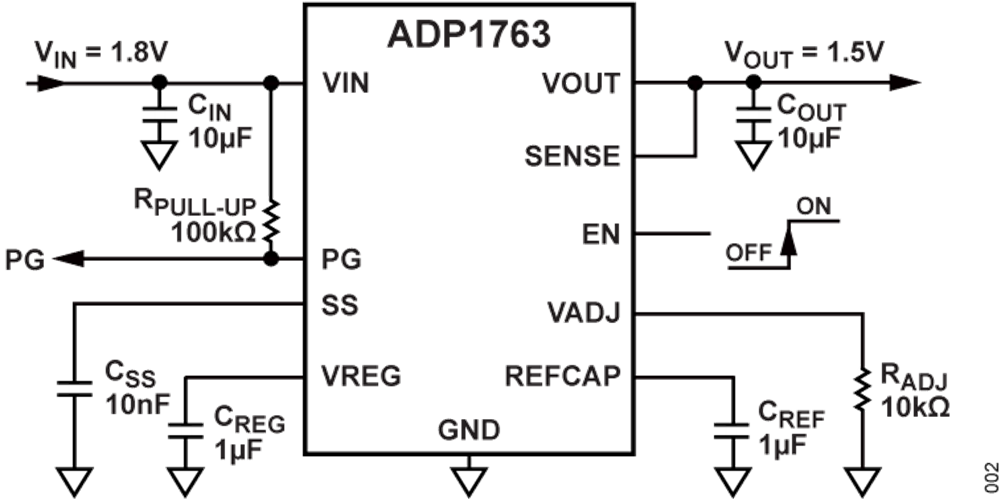

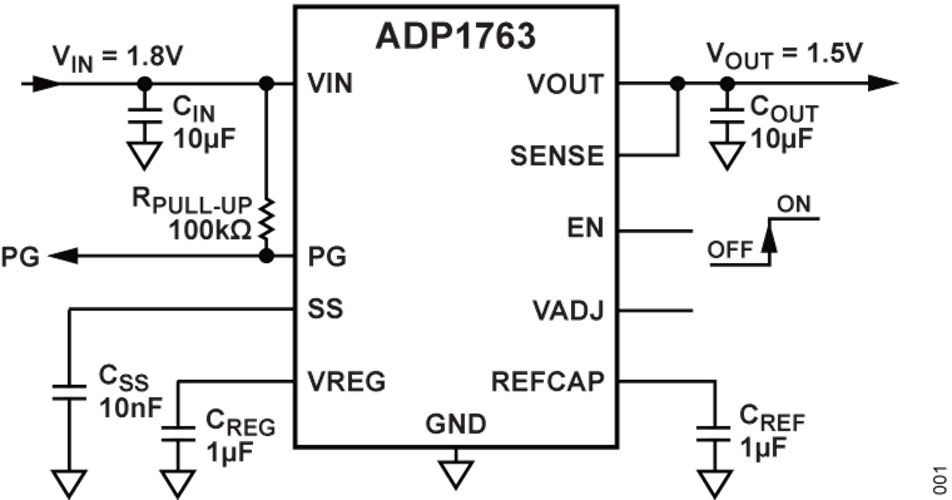

ADP1763提供0.9 V至1.5 V的固定输出电压。可调输出模式的输出可通过连接在VADJ和接地之间的外部电阻设置为0.5 V至1.5 V。
ADP1763将电容连接至SS引脚，从而实现外部可编程软启动时间。短路和热过载保护电路可以防止器件在不利条件下受损。ADP1763采用16引脚小型LFCSP封装，是适合各种应用的较小尺寸解决方案。
应用
- 适应噪声敏感应用：如射频(RF)收发器、模数转换器(ADC)和数模转换器(DAC)电路、锁相环(PLL)、压控振荡器(VCO)和时钟集成电路
- 现场可编程门阵列(FPGA)和数字信号处理器(DSP)电源
- 医疗健康
- 工业与仪器仪表
- 汽车电子
参数
类型 | 描述 |
汽车 | 仪表盘显示和后座娱乐系统 |
智能建筑 | 安防和监控 |
仪器仪表和测量 | 化学分析和分析仪器 |
工业自动化技术 (IAT) | 智能运动控制 |
航空航天和防务 | 航空航天和防务雷达系统 |
