TI德州仪器 LT3089 产品介绍
2026-04-14
0次
说明
- 扩展的安全工作区
- 最大输出电流：800mA
- 在采用或未采用输入 / 输出电容器的情况下可稳定
- 宽输入电压范围：1.2V 至 36V
- 可由单个电阻器设定输出电压
- 输出电流监视器：IMON = IOUT/5000
- 结温监视器：1μA/°C
- 输出可调至 0V

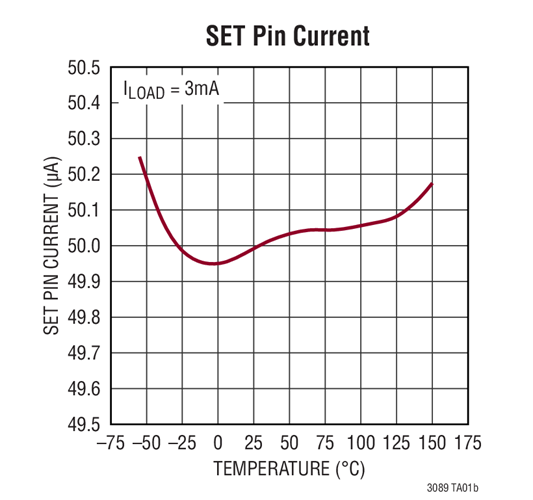

- 50μA SET 引脚电流：1% 初始准确度
- 输出电压噪声：27μVRMS
- 可并联多个器件以提供较大的电流或散热量
- 可编程电流限值
- 反向电池和反向电流保护
- <1mV 的典型负载调整 (与 VOUT 无关)
- <0.001%/V 的典型电压调整率

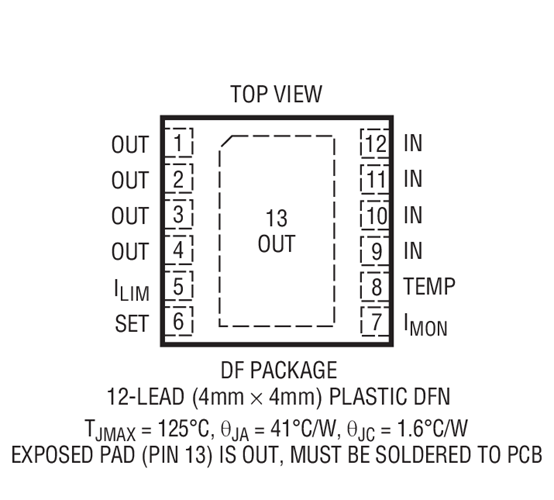

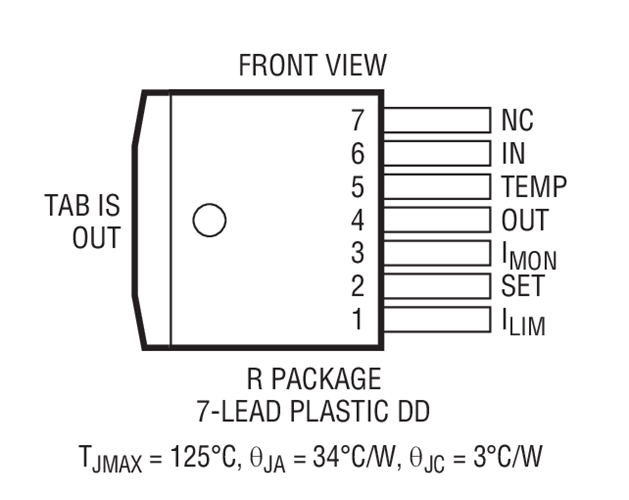

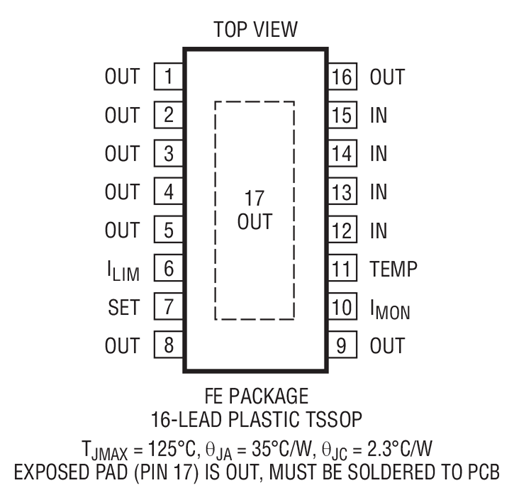

- 采用耐热性能增强型 12 引脚 4mm x 4mm DFN 封装、16 引脚 TSSOP 封装和 7 引脚 DD-Pak 封装
特性
LT®3089 是一款 800mA 低压差线性稳压器，专为坚固型工业应用而设计。该 IC 的主要特点是扩展的安全工作区 (SOA)、输出电流监视器、温度监视器和可编程电流限值。LT3089 可通过并联以提供较高的输出电流或散热量。这款器件能承受反向输入和反向输出至输入电压，并且没有反向电流。

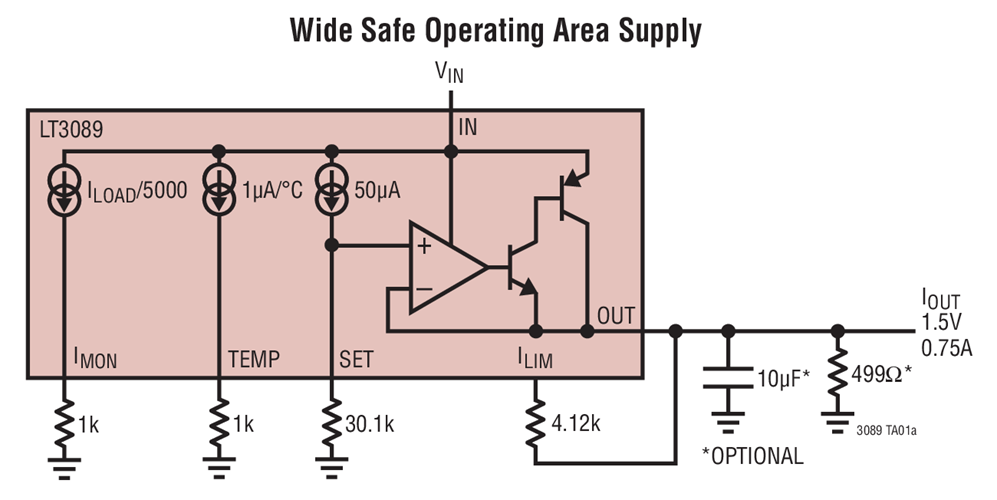

LT3089 精准的 50μA 基准电流源允许利用单个电阻器将输出电压设置在介于 0V 至 34.5V 之间的任意电平。电流基准架构使得负载调整不受输出电压的影响。LT3089 可在采用或不采用输入和输出电容器的情况下保持稳定。
输出电流监视器 (IOUT/5000) 和芯片结温输出 (1μA/°C) 提供了系统监视和调试能力。此外，还可利用单个电阻器来设置电流限值。
内部保护电路包括反向电池和反向电流保护以及电流限制和热限制。LT3089 采用 12 引脚 4mm x 4mm DFN 封装和 16 引脚 TSSOP 封装 (这两种封装均具有裸露衬垫以实现更加优良的热性能)、以及 7 引脚 DD-Pak 功率封装。
Applications
- 全表面贴装型电源
- 坚固型工业电源
- 用于开关电源的后置稳压器
- 低输出电压电源
- 本质安全应用
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
