TI德州仪器 ADM7155 产品介绍

2026-04-14 0次

说明

输入电压范围：2.3 V至5.5 V
输出电压范围：1.2 V至3.4 V
最大负载电流：600 mA
低噪声
- 100 Hz到100 kHz总积分噪声：0.9 µV rms
- 10 Hz到100 kHz总积分噪声：1.6 µV rms
噪声频谱密度：1.5 nV/√Hz（10 kHz到1 MHz）
PSRR：>90 dB（200 Hz至200 kHz）；57 dB (1 MHz)
电压差：120 mV（典型值，V_OUT = 3.3 V，I_OUT = 600 mA）
初始精度：±0.5%
在整个线路、负载与温度范围内的精度：-2.0%（最小值），+1.5%（最大值）
静态电流：I_GND = 4 mA（空载）
低关断电流：0.2 μA
使用10 μF陶瓷型输出电容保持稳定

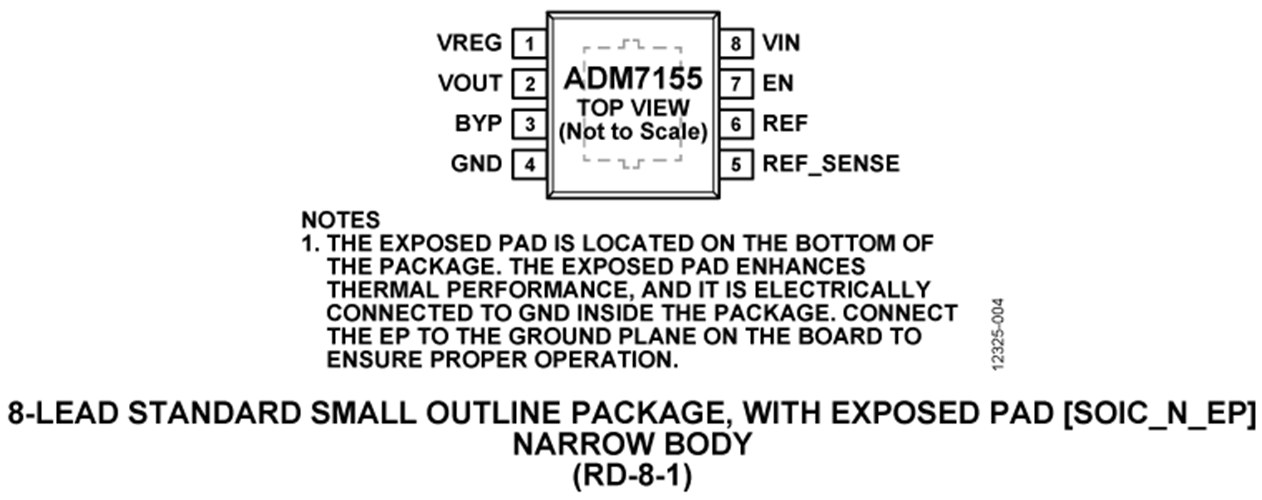

8引脚LFCSP和8引脚SOIC封装
精密使能
ADIsimPower工具支持

特性

ADM7155是一款线性稳压器，采用2.3 V至5.5 V电源供电，最大输出电流为600 mA。该器件采用先进的专有架构，提供高电源抑制和超低噪声特性，仅需一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADM7155有四个型号，根据输入和输出电压来优化功耗和PSRR性能。选型指南参见表9和表10。

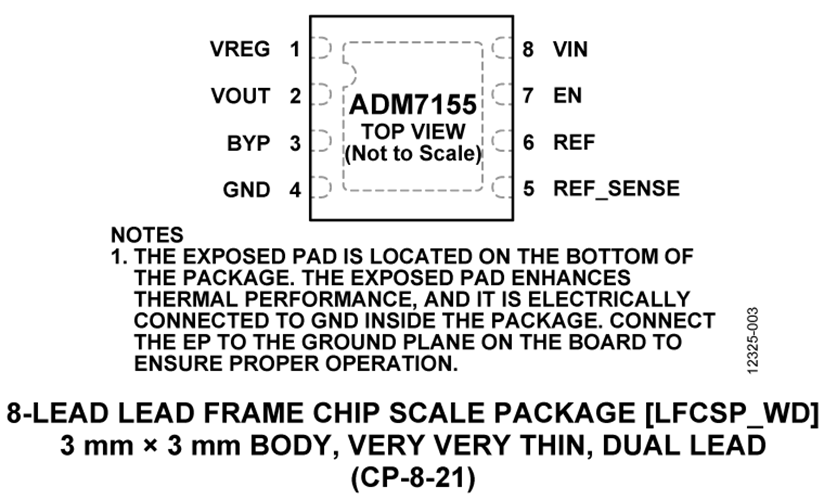

ADM7155稳压器的典型输出噪声为0.9 μV rms（100 Hz至100 kHz，固定输出电压），10 kHz至1 MHz的噪声频谱密度为1.5 nV/√Hz。 ADM7155提供8引脚、3 mm x 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大600 mA输出电流的薄型、小尺寸应用。
