TI德州仪器 LT3063 产品介绍

2026-04-14 0次

说明

输入电压范围：1.6V 至 45V
输出电流：200mA
输出放电
静态电流：45μA
压差电压：300mV
低噪声：30μV_RMS (10Hz 至 100kHz)
可调输出 (V_REF = 600mV)
固定输出电压：3.3V、5V
输出容差：±2% (在整个负载、电压和温度范围内)
单个电容器用于实现基准的软起动并降低输出噪声
停机电流：< 3μA
反向电池保护
电流限制折返和热限制保护

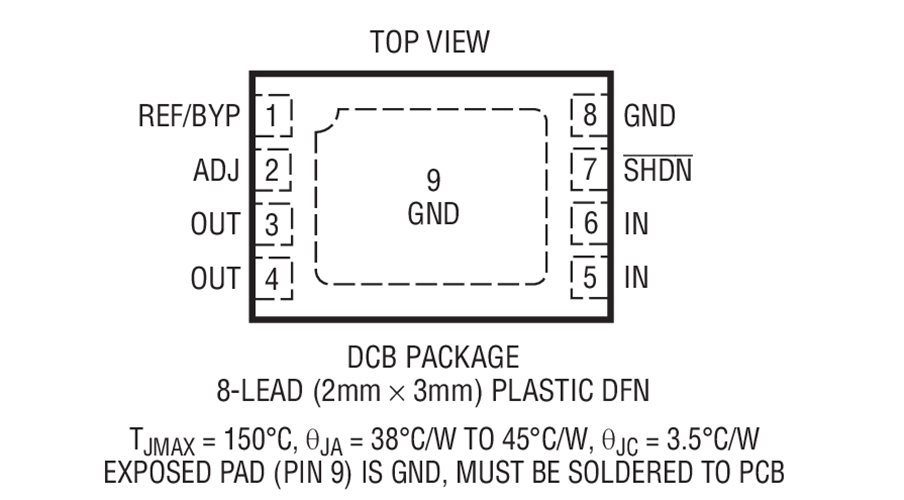

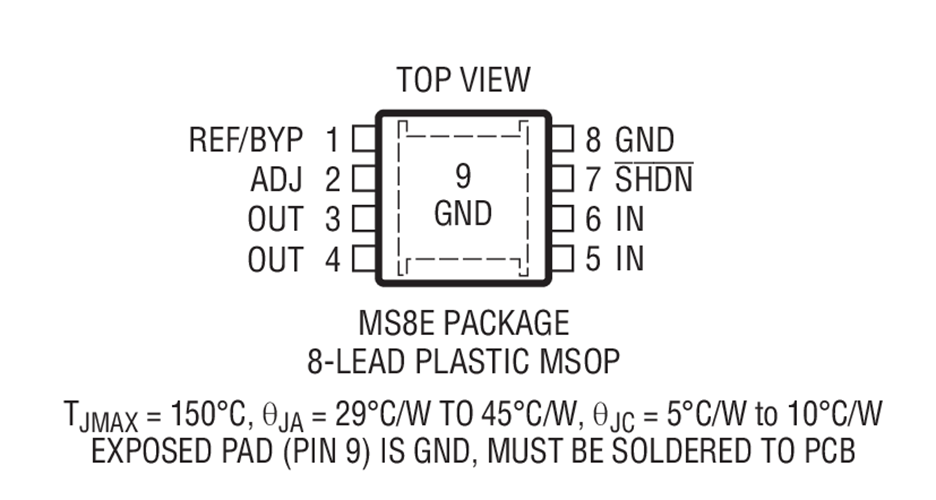

8 引脚 2mm x 3mm DFN 封装和 MSOP 封装

特性

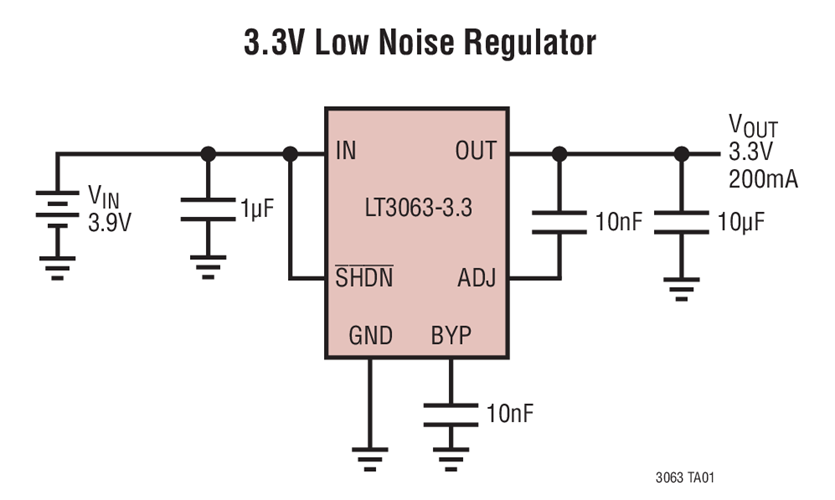

LT^®3063 是一款微功率、低压差 (LDO) 线性稳压器，其工作在 1.6V 至 45V 的电源范围，它具有固定输出系列和可调版本。该器件可提供 200mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。LT3063 的静态电流仅为 45μA，并利用一个最小 3.3μF 的输出电容器实现了快速瞬态响应。在停机模式中，静态电流小于 3μA，而且基准软起动电容器复位。

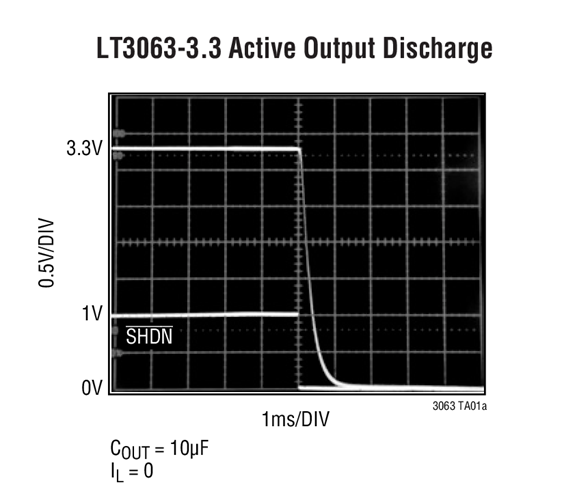

LT3063 具有一个 NMOS 下拉电阻器，这负责在 SHDN 或 IN 被驱动至低电平的情况下对输出进行放电。

内部保护电路包括反向电池保护、反向电流保护、具折返的电流限制和热停机。

LT3063 具有 3.3V 和 5V 的固定输出电压，并且可用作具 600mV 基准到高达 19V 输出电压范围的可调器件。LT3063 采用耐热增强型 8 引脚 2mm x 3mm DFN 和 MSOP 封装。
