TI德州仪器 ADM7160 产品介绍
2026-04-14
0次
说明
- PSRR性能：54 dB (100 kHz）
- 独立于VLOUT的超低噪声
3 μV rms（0.1 Hz至10 Hz）
9.5 μV rms（0.1 Hz至100 kHz）
9 µV rms（10Hz至100KHz）
17 µV rms（10Hz至1MHz） - 低压差：
150 mV（200 mA负载） - 最大输出电流：200 mA
- 输入电压范围：2.2 V至5.5 V
- 低静态电流、低关断电流
- 初始精度：±1%
- 在整个线路、负载与温度范围内的精度：−2.5%/+1.5%

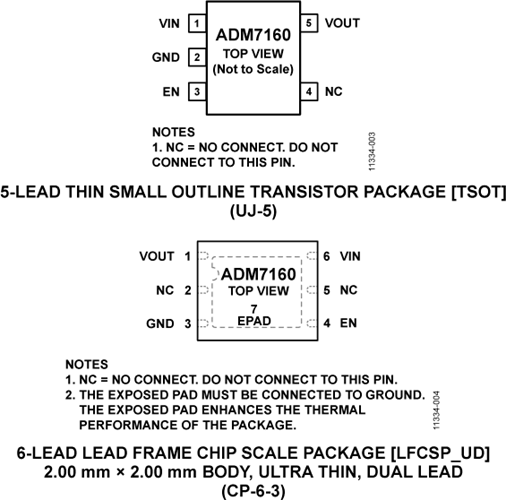

- 5引脚TSOT封装和
6引脚LFCSP封装
特性
ADM7160是一款超低噪声、低压差线性稳压器，采用2.2 V至5.5 V电源供电，最大输出电流为200 mA。在200 mA负载下压差仅为150 mV，不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。
ADM7160采用新颖的电路拓扑结构，实现了超低噪声性能，而无需旁路电容，适合对噪声敏感的模拟和RF应用。ADM7160在提供超低噪声性能的同时，并不影响其PSRR或线路与负载瞬态响应性能。
限流和热过载保护电路可以防止器件在不利条件下受损。ADM7160的EN输入引脚还内置一个下拉电阻。
ADM7160经过专门设计，利用1 μF、±30%小型陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。
ADM7160采用紧凑型5引脚TSOT和6引脚LFCSP两种封装，提供16个固定输出电压选项（范围从1.1 V到3.3 V）。LFCSP不仅提供一种超紧凑的解决方案，而且散热性能出色，在小尺寸薄型电路板空间中满足高达200 mA输出电流的应用需求。
应用

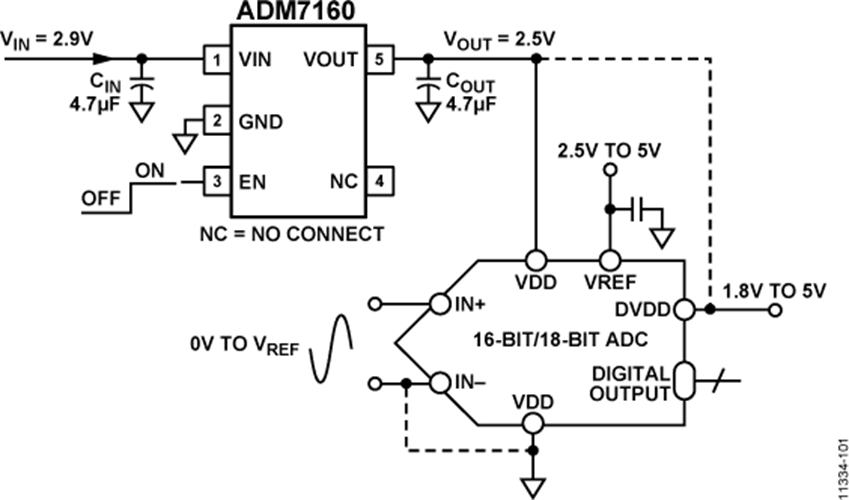

- ADC/DAC电源
- RF、VCO、PLL电源
- 后置DC-DC调节
参数
类型 | 描述 |
工业自动化技术 (IAT) | 温度控制器 |
电能 | 继电保护（电力线路监控） |
仪器仪表和测量 | 参数测量 |
