TI德州仪器 LTC3026-1 产品介绍
2026-04-14
0次
说明
- 输入电压范围：1.14V 至 5.5V

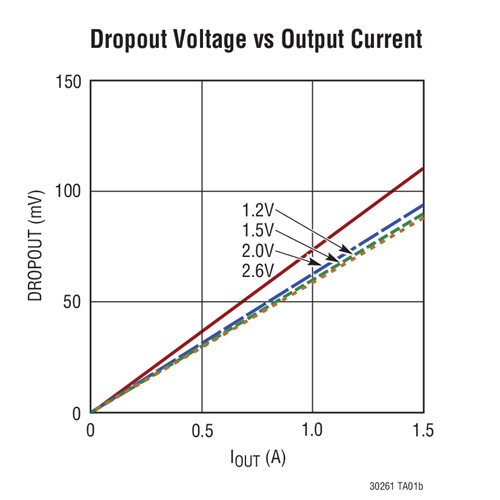

- 低压差电压：在 IOUT = 1.5A 时为 100mV
- 可调输出范围：0.4V 至 2.6V
- 输出电流：高达 1.5A
- 卓越的电源抑制性能 (即使在接近压差的条件下也不例外)
- 停机模式将负载从 VIN 和 VBST 断接
- 低工作电流：
- IIN = 95μA (在 VIN = 1.5V)
- IBIAS = 175μA (在 VBIAS = 5V)
- 低停机电流：
- IIN < 1μA (典型值)，IBST = 0.1μA (典型值)
- 在采用 10μF 或更大的陶瓷电容器时可实现稳定
- 短路、反向电流保护
- 过热保护

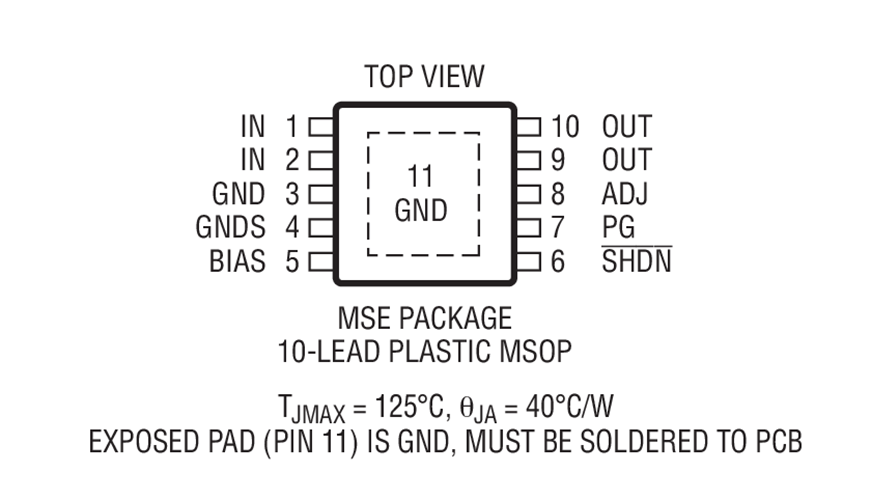

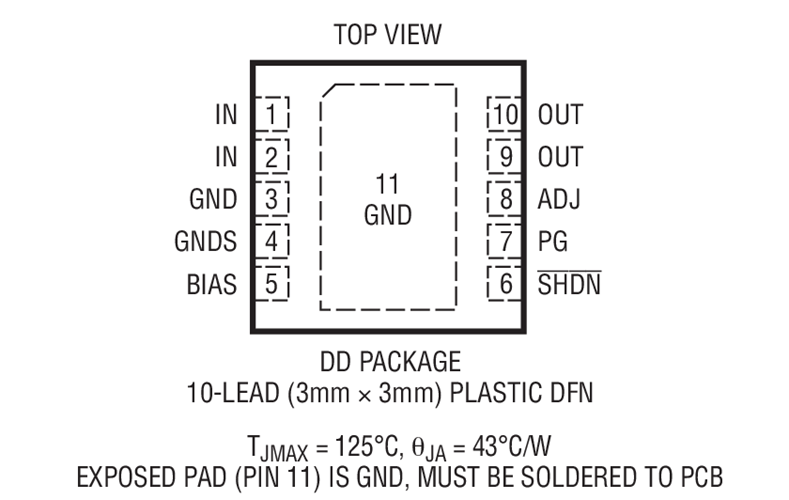

- 采用 10 引脚 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装
特性
LTC®3026-1 是一款非常低压差 (VLDO™) 线性稳压器，可在输入电压低至 1.14V 的条件下运作。该器件能够提供 1.5A 输出电流，典型压差电压仅为 100mV。输出电流直接来自输入电源，旨在实现效率的较大化。
LTC3026-1 与 LTC3206 基本相同，只是前者在内部停用升压转换器。由于升压转换器被停用，因此 LTC3026 的 SW 引脚被一个接地引脚所替代，而 BST 引脚则被一个需要采用外部 5V 电源进行运作的 BIAS 引脚取代。

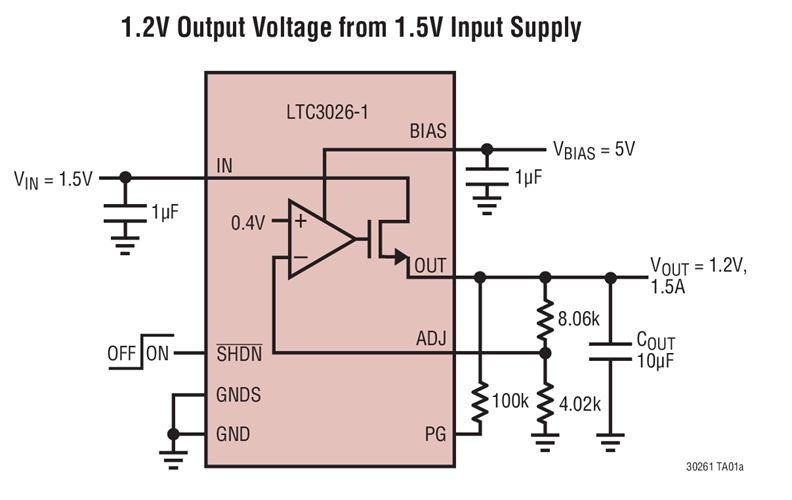

LTC3026-1 稳压器可在采用 10μF 或更大的陶瓷输出电容器时保持稳定。该器件具有一个 0.4V 的低基准电压，用于通过两个外部电阻器来设置输出电压。另外，这款器件还具有内部电流限制、过热停机和反向输出电流保护功能。LTC3026-1 采用小外形 10 引脚 MSOP 封装或扁平 (高度仅 0.75mm) 10 引脚 3mm x 3mm DFN 封装。
应用
- 高效率线性稳压器
- 用于开关电源的后置稳压器
- 微处理器电源
