TI德州仪器 LT3015 产品介绍

2026-04-14 0次

说明

输出电流：1.5A

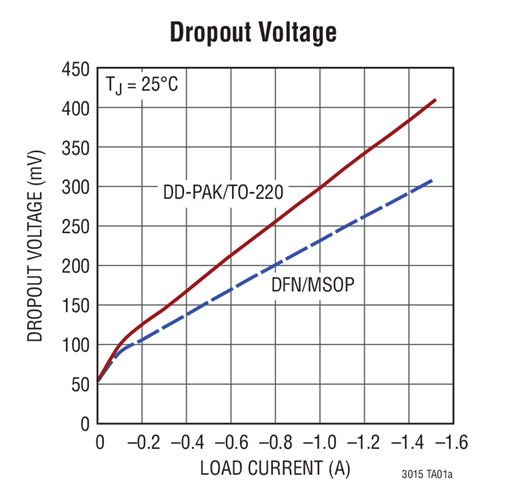

压差电压：310mV
具折返的精准电流限值
低输出噪声：60μV_RMS (10Hz 至 100kHz)
低静态电流：1.1mA
精准型正或负停机逻辑
快速瞬态响应
宽输入电压范围：-1.8V 至 -30V
可调输出电压范围：-1.22V 至 -29.3V
固定输出电压：-2.5V、-3V、-3.3V、-5V、-12V、-15V
在压差条件下静态电流处于受控状态
停机模式中的静态电流 <1μA
采用 10μF 输出电容器时可实现稳定
采用陶瓷电容器、钽电容器或铝电容器时可实现稳定
具迟滞的热限制
反向输出保护

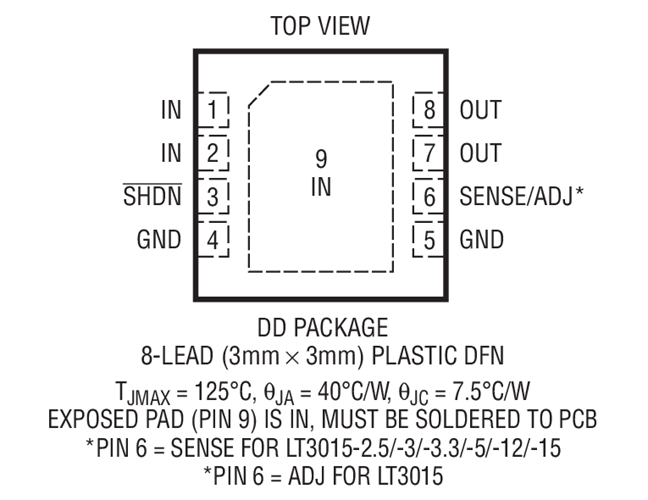

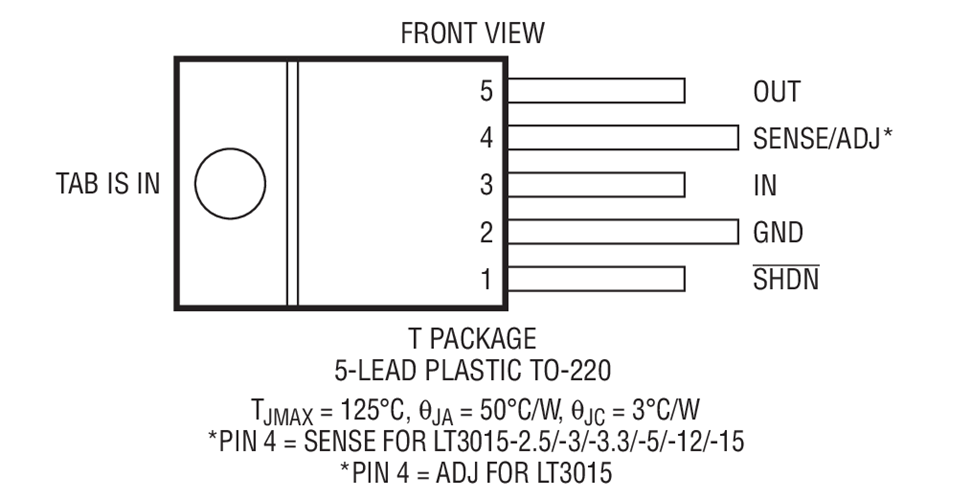

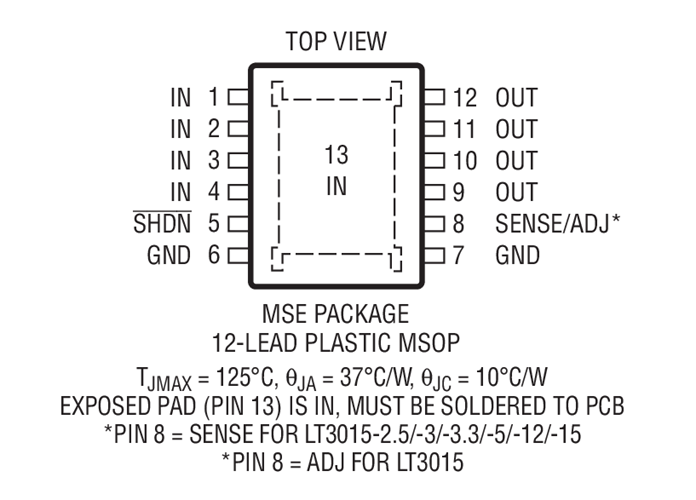

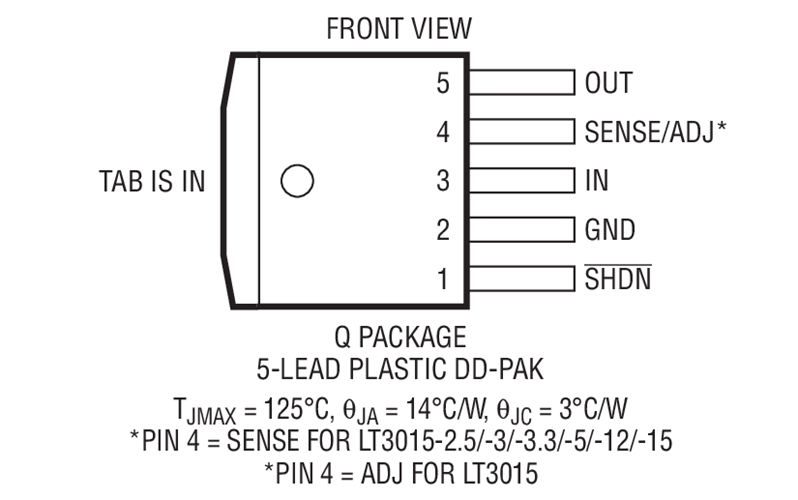

5 引脚 TO-220 和 DD-Pak 封装、耐热性能增强型 12 引脚 MSOP 封装和 8 引脚 3mm x 3mm x 0.75mm DFN 封装

特性

LT^®3015 系列是一款具快速瞬态响应的低噪声、低压差、负线性稳压器。在 310mV 的典型压差电压条件下，该器件能够提供高达 1.5A 的输出电流。LT3015 的工作静态电流通常为 1.1mA，并在停机模式中减小至 <1μA。在压差条件下，静态电流也处于良好受控状态。除了快速瞬态响应之外，LT3015 还可提供非常低的输出噪声，从而使其非常适合那些对噪声敏感的应用。

LT3015 稳压器可在采用一个 10μF (最小值) 输出电容器时实现稳定。另外，该稳压器还可以使用小的陶瓷电容器，而不像其他稳压器常见的那样必需增加 ESR。内部保护电路包括反向输出保护、具折返的精准电流限值以及具迟滞的热限制。

LT3015 稳压器可提供 -2.5V、-3V、-3.3V、-5V、-12V 和 -15V 固定输出电压，以及用作一款具一个 -1.22V 基准电压的可调型器件。该器件提供的封装型式包括 5 引脚 TO-220 和 DD-Pak、耐热性能增强型 12 引脚 MSOP 以及扁平 (高度仅为 0.75mm) 8 引脚 3mm x 3mm DFN 封装。
