TI德州仪器 ADP124 产品介绍

2026-04-14 0次

说明

输入电压范围：2.3 V至5.5 V
输出电流：500 mA（最大值）
固定和可调输出电压版本
初始精度：1%
多达31种固定输出电压选项，范围从1.75 V至3.3 V
极低压差：130 mV

低静态电流：45 μA
低关断电流：< 1 μA
出色的PSRR性能：60 dB (100 kHz)
出色的负载/线路瞬态响应
针对1.0 μF小陶瓷电容进行优化
欲了解更多特性，请参考数据手册

特性

The ADP124/ADP125 均为低静态电流、低压差线性调节器，采用2.3 V至5.5 V输入电压工作，提供最高达500 mA的输出电流。驱动500 mA负载时压差仅为130 mV；低压差特性不仅可提高功效，而且能使器件在较宽的输入电压范围上工作。

500 mA负载时静态电流低至210 μA，因此ADP124/ADP125适合电池供电的便携式设备使用。ADP124可提供1.75 V至3.3 V范围内的31种固定输出电压。ADP125是ADP124的可调版本，可通过外部分压器在0.8 V至5.0 V范围内设置输出电压。ADP124/ADP125经过专门设计，利用1 μF小陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。

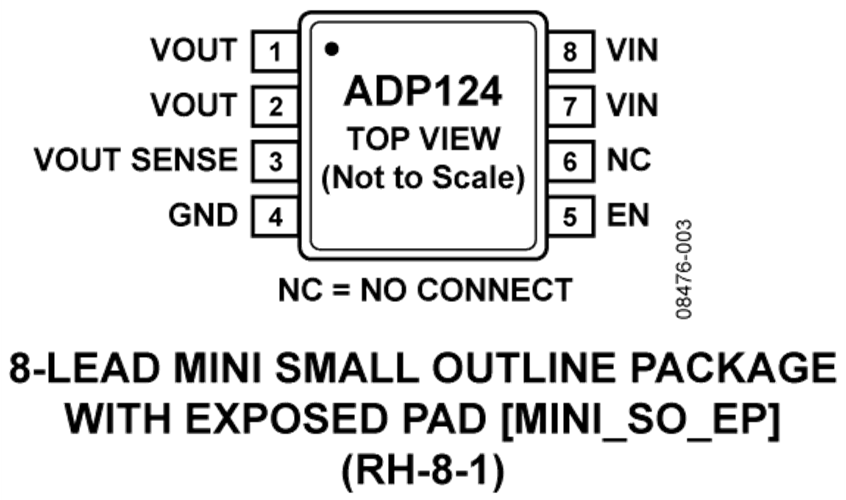

ADP124/ADP125具有内部软启动功能，启动时间恒定为350 μs。短路保护和热过载保护电路可以防止器件在不利条件下受损。这些器件采用8引脚裸露焊盘MSOP封装。与标准MSOP封装相比，裸露焊盘MSOP封装的热阻(θJA)更低。这使得ADP124/ADP125能够满足各种便携式应用的需要，同时可将结温升幅降至低点。
