TI德州仪器 ADP150 产品介绍
2026-04-14
0次
说明
- 提供中文数据手册
- 超低噪声：9 μV rms，独立于VOUT
- 无需额外噪声旁路电容
- 在1 μF陶瓷输入和输出电容下稳定工作
- 最大输出电流：150 mA
- 输入电压范围：2.2 V至5.5 V
- 低静态电流
- IGND = 10 μA（空载）
- 低关断电流：<1 μA
- 低压差：105 mV（150 mA负载）
- 初始输出电压精度：±1%
- 多达14种固定输出电压选项：1.8 V至3.3 V
- PSRR性能：70 dB (10 kHz)
- 限流和热过载保护
- 逻辑控制使能

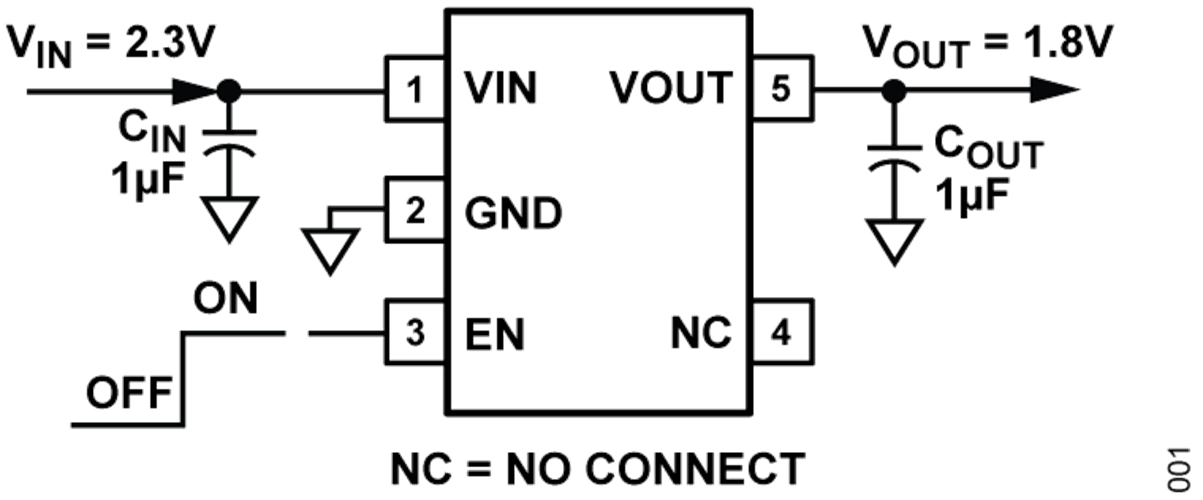

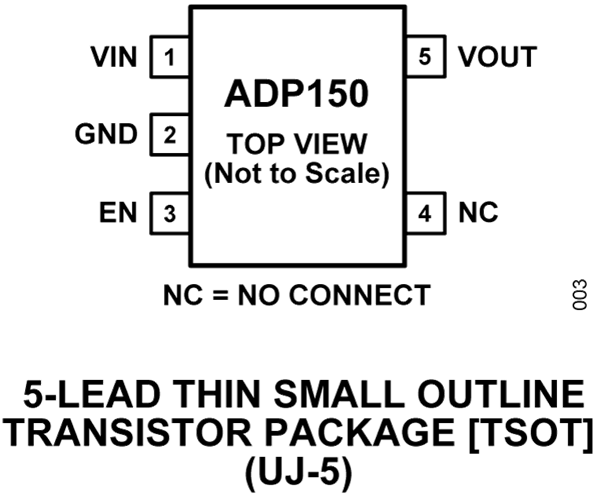

- 5引脚TSOT封装

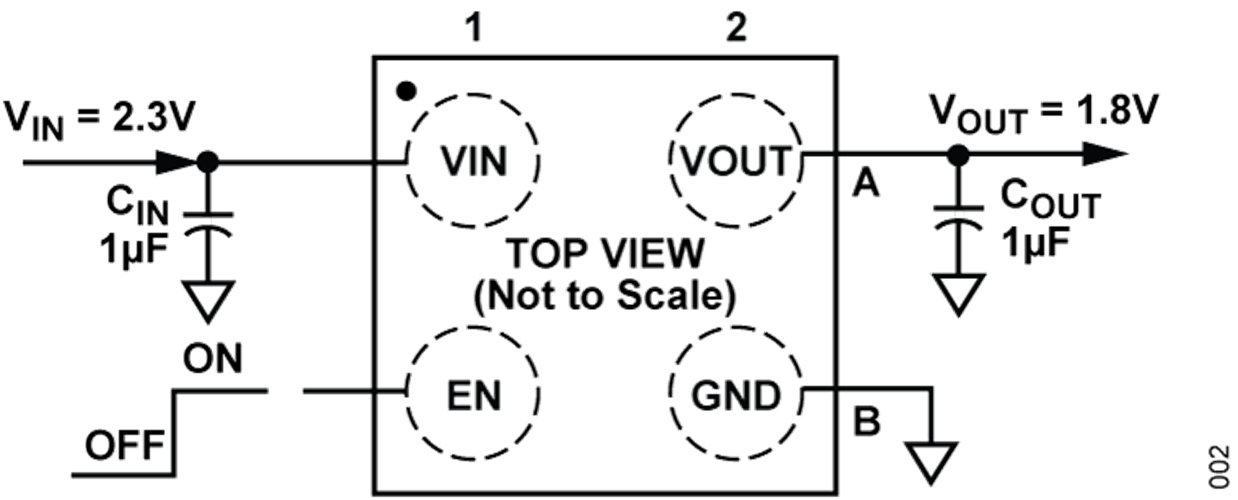

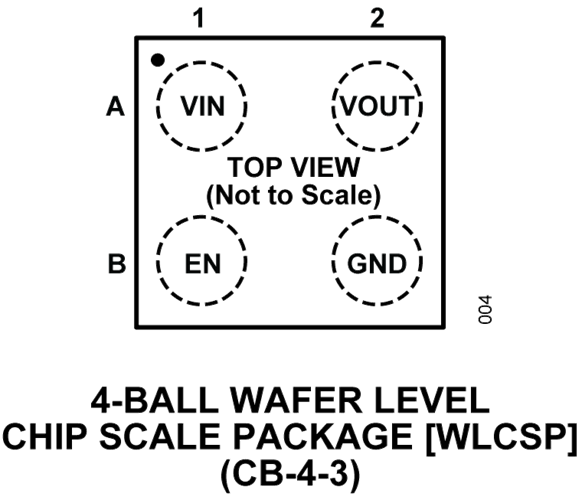

- 4引脚、0.8 mm × 0.8 mm、0.4 mm间距WLCSP
- 通过AEC-Q100汽车应用认证
特性
ADP150是一款超低噪声(9 μV)、低压差线性调节器，采用2.2 V至5.5 V电源供电，最大输出电流为150 mA。驱动150 mA负载时压差仅为105 mV，这种低压差特性不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。
ADP150采用新颖的电路拓扑结构，实现了超低噪声性能，而无需额外的噪声旁路电容，非常适合对噪声敏感的模拟和RF应用。ADP150在提供超低噪声性能的同时，并不影响其电源抑制(PSRR)或线路与负载瞬态响应性能。它实现了超低噪声与低静态功耗的较佳组合，使便携式应用的电池使用时间可达到较长。ADP150经过专门设计，利用1 μF ± 30%小陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。
它可提供1.8 V至3.3 V范围内的14种固定输出电压选项。短路和热过载保护电路可以防止器件在不利条件下受损。ADP150提供5引脚TSOT和4引脚、0.4 mm间距WLCSP两种小型封装，是适合各种便携式供电应用的较小尺寸解决方案。
应用- 移动电话
- 数码相机和音频设备
- 便携式和电池供电设备
- 后置DC-DC调节
- 便携式医疗设备
- RF，PLL，VCO 和时钟电源
