TI德州仪器 MAX16910 产品介绍

2026-04-14 0次

说明

帮助系统设计人员满足100μA静态电流的严格模块要求
- 低静态电流：20µA
- 高达200mA的输出电流能力
- 用户可选输出电压（+3.3V或+5V固定，通过外部电阻分压器的可调范围：+1.5V至+11V）
小型输出电容可减少电路板空间并降低BOM成本
- 采用4.7µF输出电容便可稳定工作
具有可调延迟的准确低电平有效RESET输出无需单独的复位IC
- 具有可调延迟的开漏低电平有效RESET输出
- 固定复位阈值选项：87.5%或92.5%
在冷启动条件下工作
- 200mA时低压差电压为280mV
- +3.5V至+30V宽输入电压范围，+45V容差
在汽车环境中性能稳定
- 热保护和短路保护
- 高压使能输入(+45V)
- 工作温度范围：-40°C至+125°C
- 符合汽车应用标准

特性

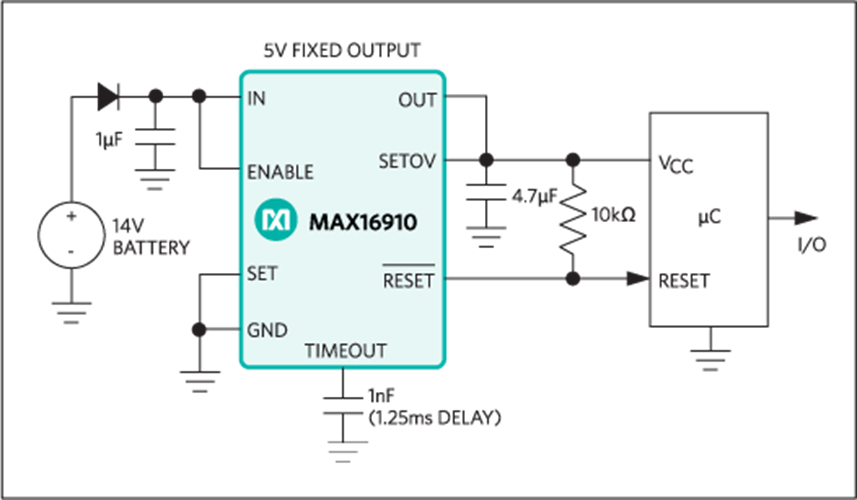

MAX16910超低静态电流、高压线性稳压器非常适合用于汽车和电池供电系统。该器件采用+3.5V至+30V输入电压供电，提供高达200mA的负载电流，空载时的静态电流消耗仅为20µA。该器件在关断时的电流消耗仅为1.6µA。输入具有+45V瞬态耐受能力，可在负载突降条件下工作。MAX16910可配置为固定输出电压（+3.3V或+5V）或使用外部电阻分压器配置为可调输出电压。

MAX16910具有开漏、低电平有效RESET输出，提供输出电压的92.5%和87.5%作为固定阈值。输出电压超过其阈值后，低电平有效RESET输出将在60µs的固定周期内保持低电平。可以通过外部电容来延长低电平有效RESET延迟。

MAX16910包括使能输入、短路保护和热关断。MAX16910在-40°C至+125°C汽车级温度范围内工作。该器件采用节省空间、散热增强型3mm x 3mm、8引脚TDFN封装和5mm x 4mm、8引脚SO封装。
