TI德州仪器 MAX15029 产品介绍

2026-04-14 0次

说明

1.425V至3.6V输入电压范围
输出电压可以在0.5V至V_IN范围内设置
输出500mA电流时压差最大为150mV
在整个负载、输入电压、工作温度范围内具有2%的输出精度
选用陶瓷电容可保证稳定工作
快速瞬态响应
60µA工作偏置电源电流
1.2µA关断偏置电源电流
短路保护以及热过载保护
-40°C至+125°C工作温度范围
软启动限制浪涌电流
增强散热的3mm x 3mm TDFN封装

特性

MAX15029/MAX15030低压差线性稳压器可在低至1.425V的输入电压下工作，提供高达500mA的连续输出电流，压差典型值仅为40mV。输出电压可以在0.5V至V_IN范围内进行调节，并且在整个负载和输入电压变化范围以及-40°C至+125°C温度范围内保持±2%的精度。MAX15030具有来自常备电源的3V至5.5V BIAS输入。器件处于关断状态时，BIAS输入电流降至2µA以下。

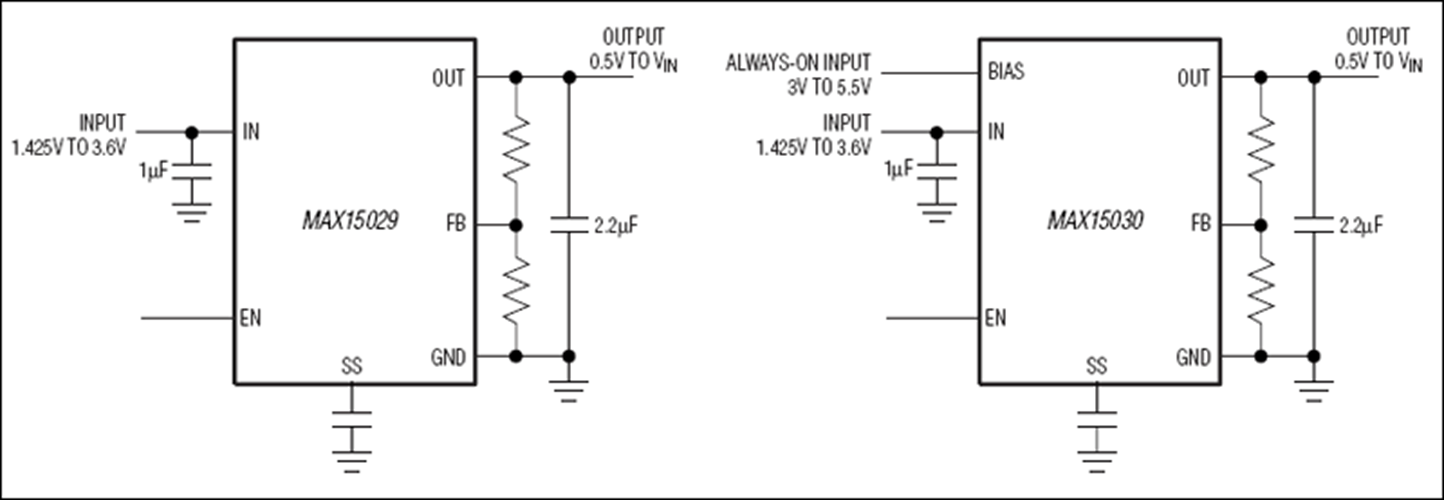

稳压器使用小型、1µF陶瓷输入电容和2.2µF陶瓷输出电容，输出电流可达500mA。高带宽提供了极佳的瞬态响应特性。仅使用一个2.2µF的陶瓷输出电容时，可将由100mA至500mA负载电流跳变引起的输出电压变化限制在10mV以内，如果增加输出电容，则电压变化会更小。

器件提供逻辑控制的关断输入，可将待机模式下的输入电流(I_IN)损耗降至5.5µA以下。其它功能还包括软启动以减小浪涌电流、短路保护以及热过载保护。

MAX15030具有BIAS输入，当IN电压变为0时允许使用第二路电源保持LDO的内部电路工作。这两款器件均工作在-40°C至+125°C温度范围，采用增强散热的10引脚TDFN封装(3mm x 3mm)，带有一个裸焊盘以实现最佳的功率耗散。如需1A输出电流的LDO，请参考MAX15027/MAX15028的数据资料。
