TI德州仪器 ADP171 产品介绍
2026-04-14
0次
说明
- 最大输出电流：300mA
- 输入电压范围：1.6V -3.6V
- 低静态电流
空载时，IGND = 23 μA
300mA负载时，IGND = 170 μA - 低关断电流：<1μA
- 低压差：300mA负载下为55mV
- 输出电压精度：±1%
- 31个可选固定电压，范围为0.8 V至3.0 V
- 可调输出电压
0.8 V to 3.0 V (ADP171) - 电源电压、负载以及温度变化范围内的精度：±3%
- 利用小型的1μF陶瓷电容即可稳定
- 电源抑制比性能： 10kHz条件下70dB 100 kHz条件下68dB
- 更多特性请参考数据手册
特性
ADP170/ADP171是一款低电压输入、低静态电流和低压差(LDO)的线性稳压器，工作电压范围为1.6V至3.6V，能够提供高达300mA的输出电流。在300mA的负载时，压差仅有55mV，改善了效率，并支持宽范围的输入电压。在空载时，静态电流低至23μA，使得ADP170/ADP171成为电池供电的便携式设备的理想选择。

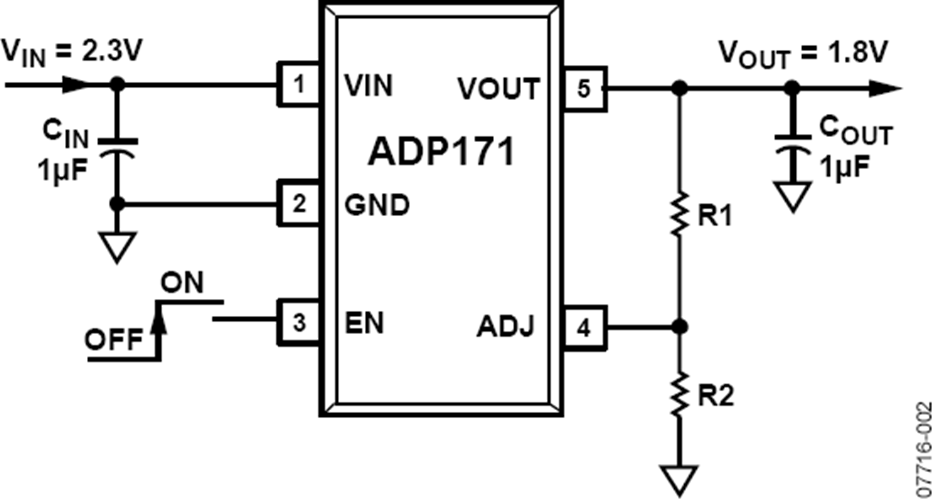

ADP170提供31个固定输出电压选择，范围为0.8 V至3.0 V。ADP171是一款输出电压可调的稳压器，通过设置一个外接分压器即可实现0.8V至3.0V范围内的任意输出电压。ADP170/ADP171的稳定性经过专门的优化，只需采用小型的1μF陶瓷输出电容。该器件特别适用于为数字处理器供电。ADP170/ADP171具有良好的瞬态性能，只占用极小的电路板空间。与一般的商用LDO相比，ADP170/ADP171可提供更好的电源抑制比(100kHz条件下高达20-40dB)，使得它们成为ADC以及混合信号处理器的理想电源选择，工程师可以使用小型的旁路电容器。此外，该系列器件具有优异的输出噪声性能，无需采用额外的旁路电容，因而进一步减少了PCB上的元器件数量。
器件内部具有短路保护和过热保护电路，防止有害条件下的损坏。ADP170/ADP171采用5引脚的TSOT封装，外形尺寸较小，可满足各类便携式电源应用。
