TI德州仪器 ADP1720 产品介绍
2026-04-14
0次
说明
- 宽输入电压范围： 4 V至28 V
- 最大输出电流： 50 mA
- 轻载下低电流：
28 μA（0 μA负载）
35 μA（100 μA负载） - 低关断电流： 0.7 μA
- 低压差： 275 mV（50 mA负载）
- I初始精度： ±0.5%
- 在整个线路、负载与温度范围内的精度： ±2%
- 利用1μF小型陶瓷输出电容可实现稳定工作
- 固定3.3 V和5.0 V输出电压选项
- 可调输出电压选项： 1.225 V至5.0 V
- 限流和热过载保护
- 逻辑控制使能
- 下载 ADP1720-EP数据手册 (pdf)
- 针对−55 ℃至+125 ℃工作温度进行了增强处理(EP)
- V62/12648 DSCC图纸号
特性

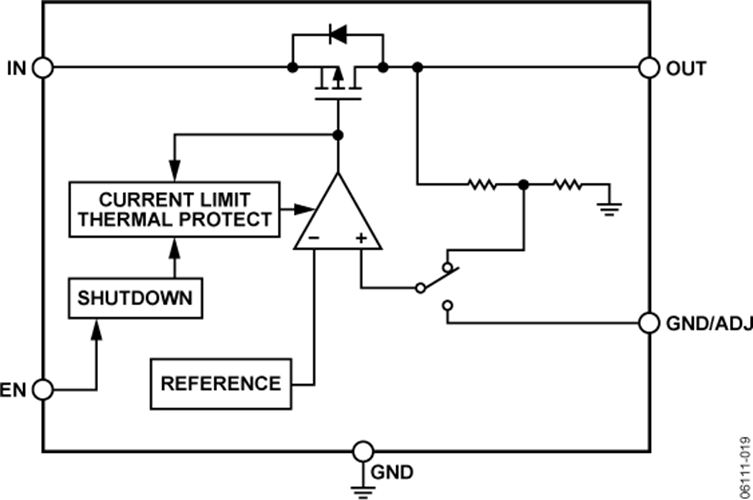

ADP1720是一款高电压、微功耗、低压差线性稳压器， 可在极宽的输入电压范围内工作（4 V至28 V），并可提供最高50 mA的输出电流。 该器件的静态电源电流仅为28 μA，并且具有微功耗关断模式，是需要低静态电流应用的理想选择。

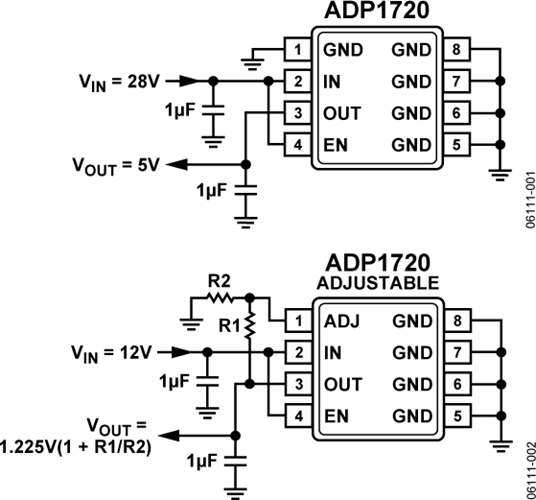

ADP1720采用固定的3.3 V和5.0 V输出电压，同时提供可调电压版本，允许将输出设置为1.225 V和5.0 V之间的任意值。提供使能特性，能够让外部电路打开或关闭ADP1720的输出。 若要实现自动启动，则可将使能引脚(EN)直接连接至输入电轨。
ADP1720经过优化，使用小型1 μF陶瓷输出电容便可实现稳定工作，使得器件具有良好的瞬态性能，同时尽量缩小电路板的占位空间。
ADP1720的工作温度范围为–40 ℃至+125 ℃，使用限流保护和过热保护电路防止不利条件下的器件损坏。

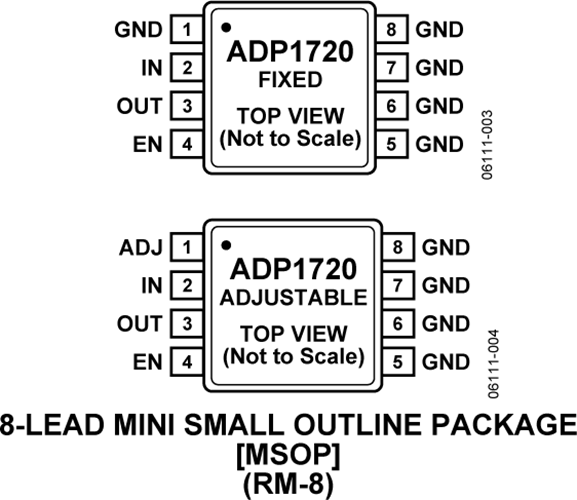

ADP1720采用小型、散热增强型MSOP封装，以较低的热阻提供紧凑的解决方案。
应用
- DC-to-DC 后调节
- PCMCIA 电压调节
- 便携式设备中的保持有效电源
- 工业应用
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
