TI德州仪器 ADP1710 产品介绍
2026-04-14
0次
说明
- 最大输出电流：150 mA
- 输入电压范围：2.5 V至5.5 V
- 高效驱动小负载，零负载时IGND = 35 μA ，100 μA负载时IGND = 40 μA
- 低关断电流：小于1 μA
- 低压差：150 mV（150 mA负载）
- 初始精度：±1%
- 线路、负载和温度精度：±2%
- 利用1 μF小型陶瓷输出电容可实现稳定工作
- 16种固定输出电压选项：0.75 V至3.3 V (ADP1710)

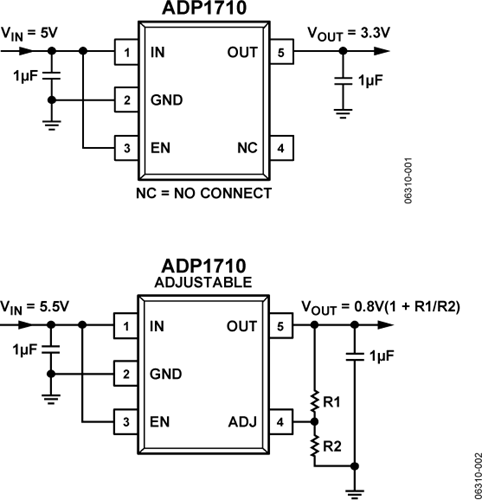

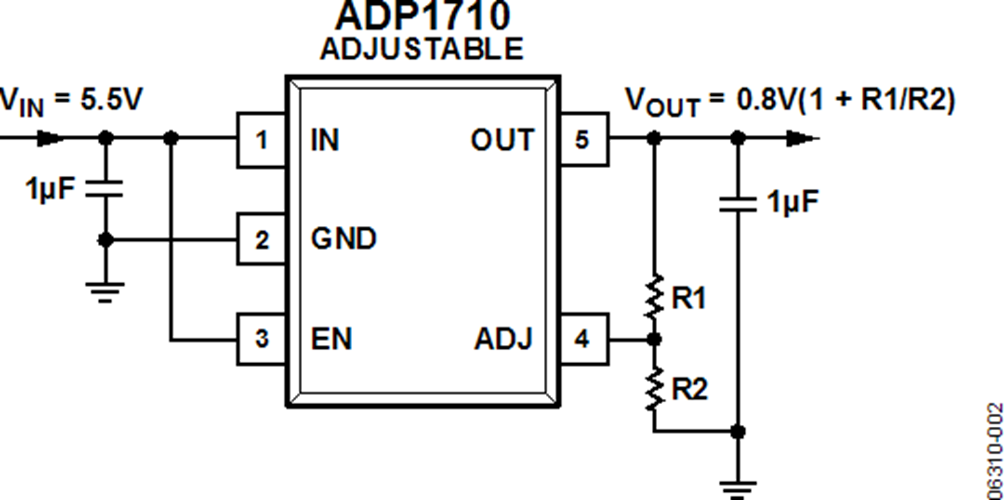

- 可调输出电压选项：0.8 V至5.0 V（ADP1710可调型号）
- 具有基准电压旁路特性，提供16种固定输出电压选项：0.75 V至3.3 V (ADP1711)
- 高电源抑制比(PSRR)：69 dB (1 kHz)
特性

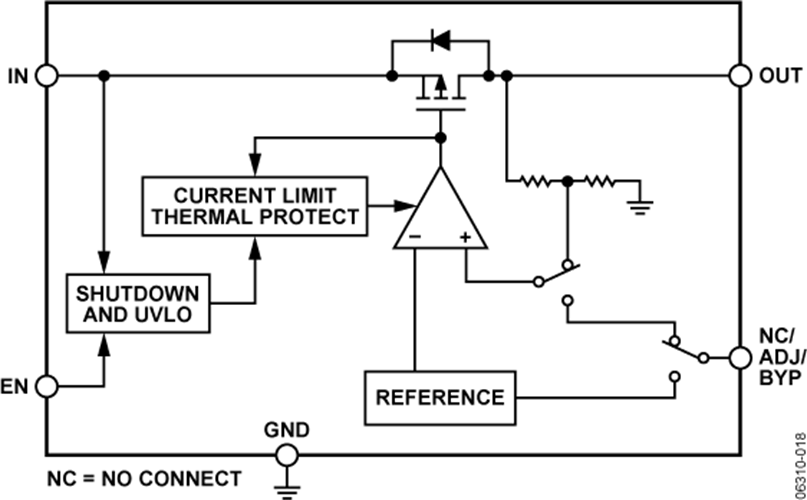

ADP1710/ADP1711均为低压差线性稳压器，采用2.5 V至5.5 V电源供电，最大输出电流为150 mA。这些器件采用新颖的缩放架构，驱动100 μA负载时所汲取的地电流非常低(40 μA)，因而是电池供电便携式设备的理想选择。
ADP1710和ADP1711均提供16种固定输出电压选项。ADP1710还提供可调型号产品，允许通过一个外部分压器在0.8 V至5 V范围内调节输出电压。ADP1711可以连接一个基准电压旁路电容，不仅降低输出电压噪声，还可改善电源抑制性能。
ADP1710/ADP1711经过优化，利用1 μF小型陶瓷输出电容可实现稳定工作，同时提供良好的瞬态性能，而占用的电路板空间则极小。使能引脚控制这两款器件的输出电压。此外还具有一个欠压闭锁电路；如果输入降至最小阈值以下，闭锁电路将禁用稳压器。

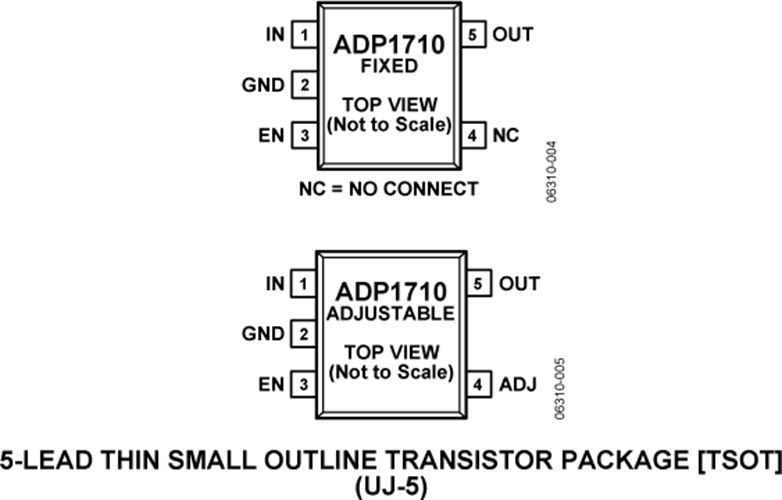

内部软启动的典型启动时间为80 μs。短路保护和热过载保护电路可以防止器件在不利条件下受损。ADP1710和ADP1711均采用5引脚小型TSOT封装，是适合电源应用的较小尺寸解决方案。
