TI德州仪器 ADP1715 产品介绍

2026-04-14 0次

说明

最大输出电流：500 mA
输入电压范围：2.5 V至5.5 V
低关断电流：小于1 μA
低压差：
250 mV （500 mA负载）
50 mV （100 mA负载）
初始精度：±1%
线路、负载和温度精度：±3%

具有软启动特性，提供16种固定输出电压选项：0.75V至3.3V
可调输出电压范围：0.8 V至5.0 V
利用2.2 μF小型陶瓷输出电容可实现稳定工作
出色的负载/线路瞬态响应
限电流和热过载保护
逻辑控制使能

特性

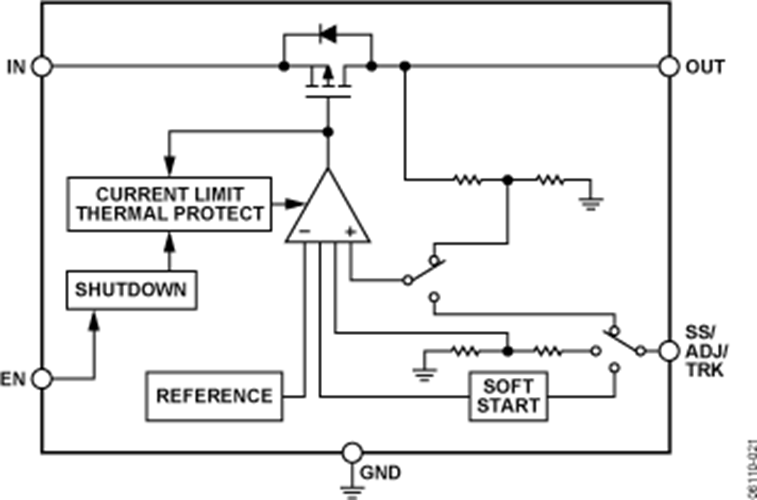

ADP1715/ADP1716均为低压差、CMOS线性稳压器，采用2.5 V至5.5 V电源供电，最大输出电流为500 mA。这些器件采用先进的专有架构，提供高电源抑制特性，利用一个仅2.2 μF小型陶瓷输出电容，可实现出色的线路与负载瞬态响应性能。

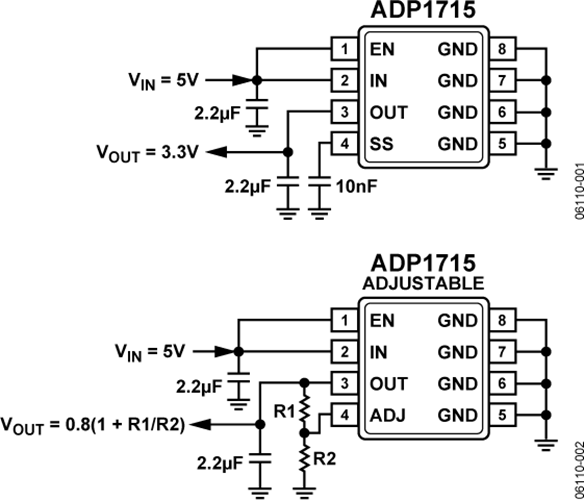

该器件提供三种型号：第一种具有固定输出电压选项和可变软启动特性(ADP1715)，第二种具有可调输出电压和固定软启动特性（ADP1715可调型号），第三种具有固定输出电压选项和电压跟踪特性(ADP1716)。固定输出电压选项进行内部设置，在0.75 V至3.3 V间选择16个值中的一个；可调输出电压则通过一个从OUT连至ADJ的外部分压器设置，可设置为0.8 V至5.0 V范围内的任何值。可变软启动特性利用一个SS上的外部电容控制输出电压斜坡。跟踪特性将输出电压限制为TRK引脚上的电压或更低的电压。

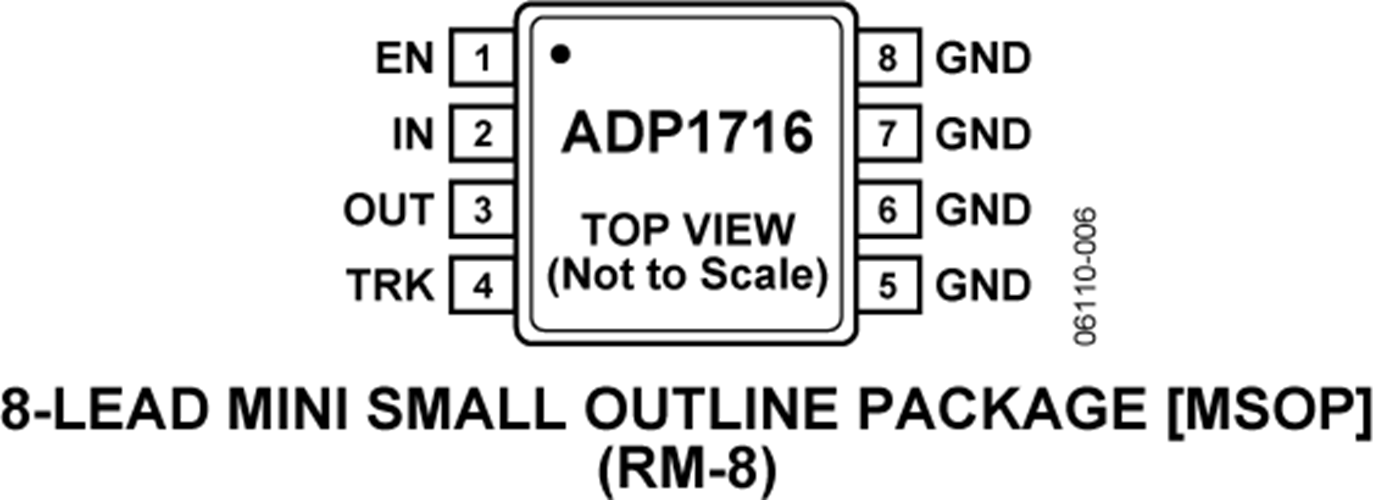

ADP1715/ADP1716均采用8引脚、散热增强型MSOP封装，不仅紧凑，而且具有出色的散热性能，适合要求最大500 mA输出电流的薄型、小尺寸应用。

应用

笔记本电脑

存储器元件

电信设备

网络设备

DSP/FPGA/微处理器电源

仪器设备/数据采集系统
