TI德州仪器 LT3012B 产品介绍

2026-04-14 0次

说明

宽输入电压范围：4V 至 80V
低静态电流：40μA
低压差电压：400mV
输出电流：250mA
无需增设保护二极管
可调输出范围：1.24V 至 60V
采用 3.3μF 输出电容器时可实现稳定
采用铝电容器、钽电容器或陶瓷电容器时可实现稳定
反向电池保护
没有从输出至输入的反向电流
热限制

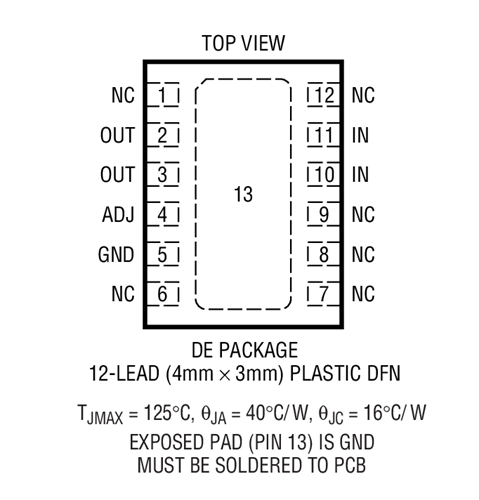

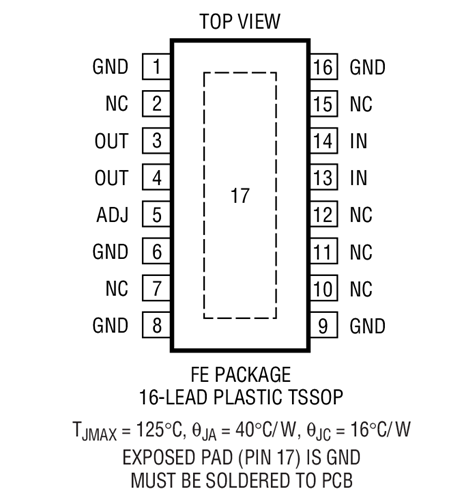

耐热性能增强型 16 引脚 TSSOP 封装和 12 引脚 (4mm x 3mm) DFN 封装

特性

LT^®3012B 是一款高电压、微功率、低压差线性稳压器。该器件能够提供 250mA 输出电流和一个 400mV 的压差电压。LT3012B 专为在电池供电型或高电压系统中使用而设计，低静态电流 (工作时为 40μA) 使其成为一种理想的选择。在压差条件下，静态电流也处于良好受控状态。

LT3012B 的其他特点包括在采用非常小输出电容器情况下运作的能力。这些稳压器可在输出端上仅布设 3.3μF 电容器时实现稳定，而大多数老式器件则需要采用 10μF 至 100μF 电容器来获得稳定性。可以使用小的陶瓷电容器，而完全不像其他稳压器常见的那样需要串联电阻 (ESR)。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

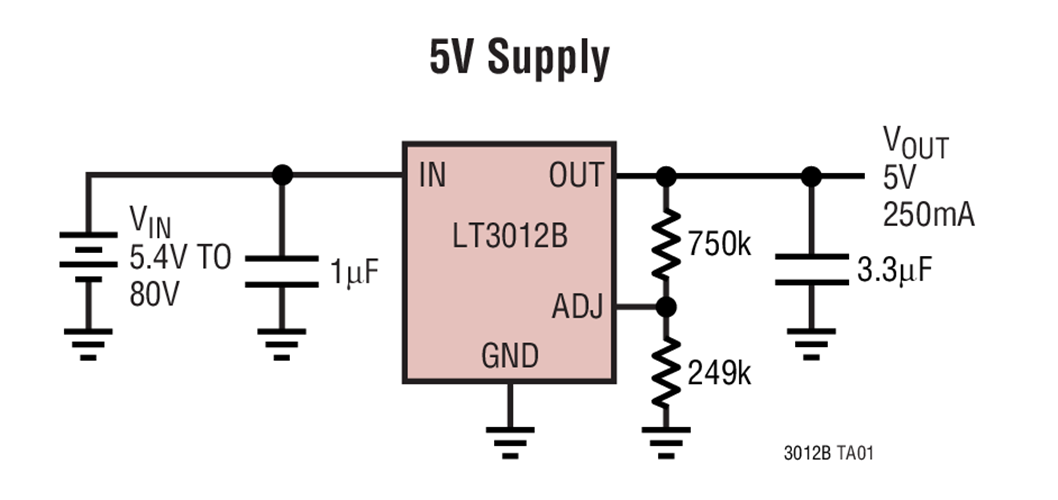

该器件可以提供一个可调输出和一个 1.24V 基准电压。LT3012B 稳压器采用具裸露衬垫的 16 引脚 TSSOP 封装和 12 引脚扁平 (高度仅 0.75mm) 4mm x 3mm DFN封装，旨在增强热处理能力。
