TI德州仪器 LT3014B 产品介绍

2026-04-14 0次

说明

宽输入电压范围：3V 至 80V
低静态电流：7μA

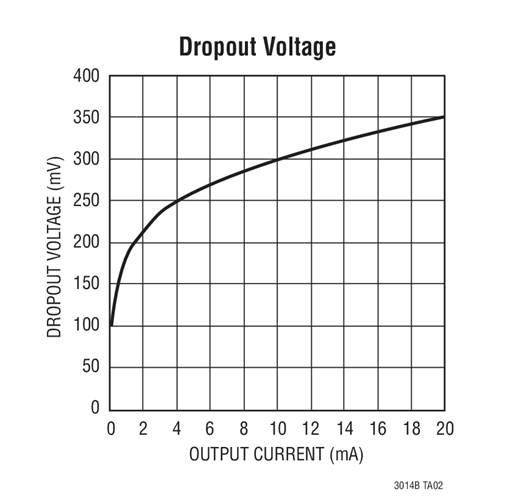

低压差：350mV
输出电流：20mA
LT3014BHV 可承受 100V 的瞬态电压 (2ms)
无需保护二极管
可调输出范围：1.22V 至 60V
采用 0.47μF 输出电容器可实现稳定
采用铝电容器、钽电容器或陶瓷电容器可实现稳定
反向电池保护
没有来自输出的反向电流
热限制

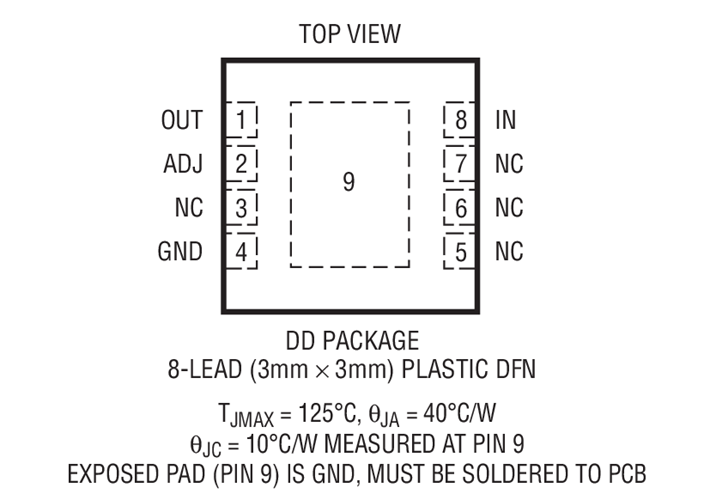

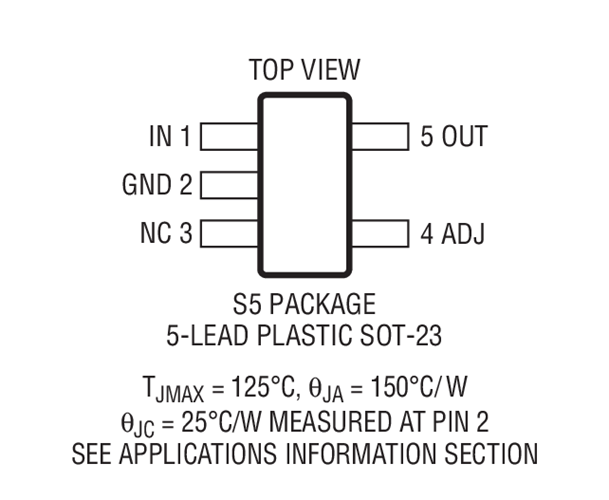

采用 5 引脚 ThinSOT^™ 和 8 引脚 DFN 封装

特性

LT^®3014B 是一款高电压、微功率低压差线性稳压器。该器件能够提供 20mA 输出电流和一个 350mV 的压差。LT3014B 专为在电池供电型或高电压系统中使用而设计，低静态电流 (工作时为 7μA) 使其成为一种理想的选择。在压差条件下，静态电流也处于良好受控状态。

LT3014B 的其他特点包括在采用非常小输出电容器情况下运作的能力。这些稳压器可在输出端上仅布设 0.47μF 电容器时实现稳定，而大多数老式器件则需要采用 10μF 至 100μF 电容器。可以使用小的陶瓷电容器，而不像其他稳压器常见的那样必需增加 ESR。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

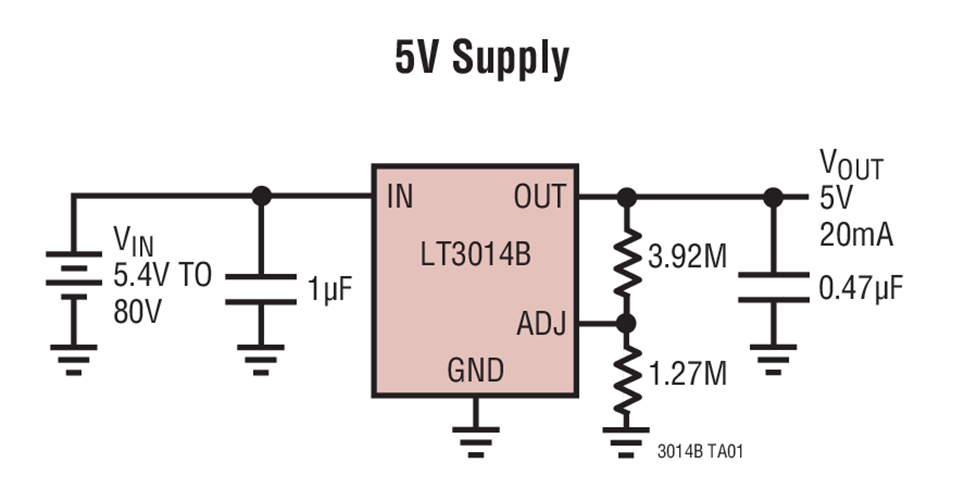

该器件可以用作一款具一个 1.22V 基准电压的可调型器件。LT3014B 稳压器采用 5引脚 ThinSOT 和 8 引脚 DFN 封装。
