MAX5085

量产

65V、200mA、低静态电流线性稳压器，TDFN封装

TI德州仪器 MAX5085 产品介绍

2026-04-14 0次

说明

宽输入电压范围(6.5V至65V)
高效散热的3mm x 3mm 6引脚TDFN封装，在+70°C下可耗散1.905W功率
确保200mA输出电流
空载时电源电流为50µA
预置3.3V、5.0V输出电压或可调(2.54V至11V)输出电压
远端负载检测
热关断和短路保护
工作温度范围为-40°C至+125°C
SET输入用于调节输出电压
使能输入

特性

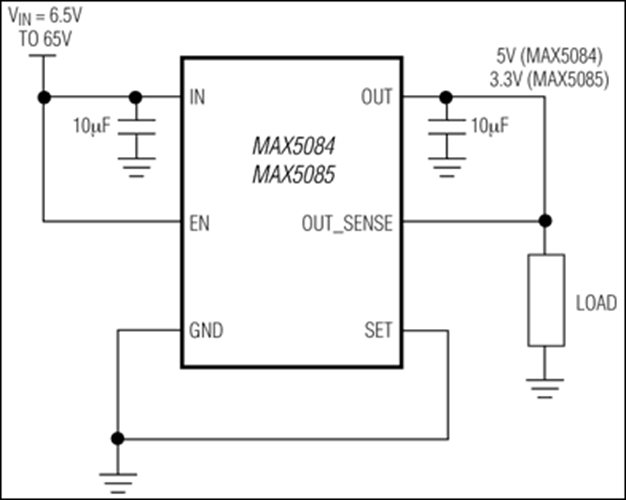

MAX5084/MAX5085高压线性稳压器的输入电压范围为6.5V至65V，提供高达200mA的输出电流。该系列器件在空载时仅消耗50µA (典型)的静态电流，关断模式(EN拉低)下仅消耗6µA电流。两款器件都含有SET输入，当SET输入接地时，可选择5V (MAX5084)或3.3V (MAX5085)的预设输出电压。另外，可以将SET引脚通过电阻分压网络接到稳压器输出端，在2.54V至11V范围内调节输出电压。MAX5084/MAX5085还包括一个OUT_SENSE引脚，能对负载电压进行远端检测，从而消除由引线电阻引起的压降。两款器件均具有短路保护和热关断功能。

MAX5084/MAX5085工作在-40°C至+125°C汽车级温度范围，并采用节省空间的3mm x 3mm、高效散热的6引脚TDFN封装。
