说明

宽输入电压范围：1.7V 至 5.5V
宽的可调输出电压范围：0.4V 至 3.6V
内置充电泵可产生高压侧偏置

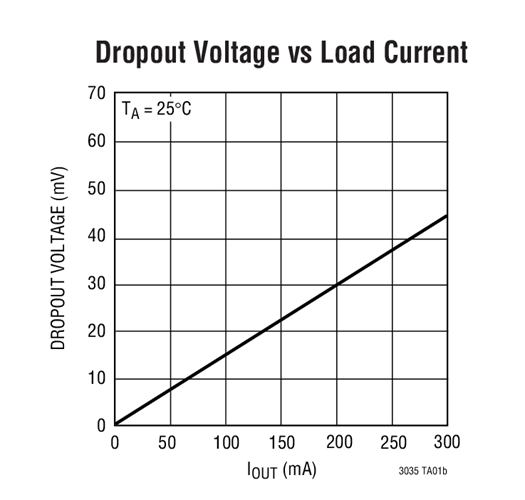

非常低压差：45mV (在 300mA)
±2% 电压准确度 (在整个温度、电源和负载范围内)
快速瞬态恢复
低工作电流：I_IN = 100μA (典型值)
低停机电流：I_IN = 1μA (典型值)
可在采用低至 1μF 的陶瓷电容器时保持稳定
输出电流限制
热过载保护
反向输出电流保护

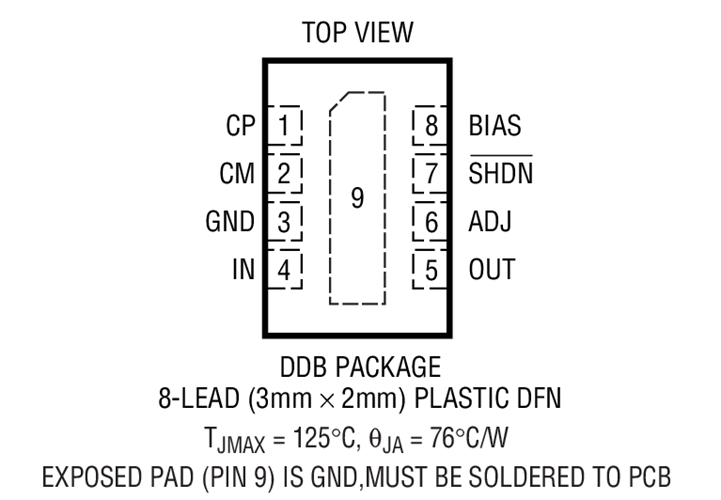

采用 8 引脚 (3mm x 2mm) DFN 封装

特性

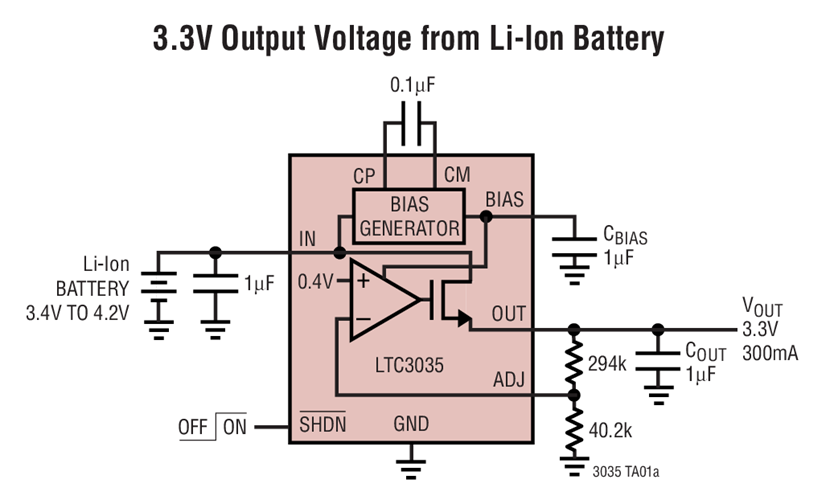

LTC^®3035 是一款微功率、VLDO^™ (非常低压差) 线性稳压器，其可依靠低至 1.7V 的输入电压运作。该器件能够提供 300mA 的输出电流和一个仅 45mV 的典型压差电压。为可在低输入电压条件下工作，LTC3035 内置了一个充电泵发生器，其负责为内部 LDO 电路提供必要的偏置电压。输出电流直接来自输入电源以实现高效调节。充电泵偏置发生器的运作仅需一个 0.1μF 跨接电容器和一个 1μF 旁路电容器。低的 0.4V 内部基准电压允许将 LTC3035 的输出电压设置至比 LDO 中常用的输出电压低得多。输出电压采用两个纤巧型 SMD 电阻器来设置。LTC3035 的低静态电流使其成为电池供电型系统的理想选择。

该器件的其他特点包括高输出电压准确度、卓越的瞬态响应、可在采用最小 1μF 的超低 ESR 陶瓷电容器时保持稳定性、短路和热过载保护、输出电流限制和反向输出电流保护功能。LTC3035 采用纤巧的扁平 (3mm x 2mm x 0.75mm) 8 引脚 DFN 封装。
