TI德州仪器 LT8355-1 产品介绍

2026-04-14 0次

说明

两个独立高电压LED驱动器控制器通道
128:1 内部指数 PWM 调光
两引脚乘法模拟调光（CH2）
扩频调频
20000:1 100Hz 外部 PWM 调光
轨至轨 LED 电流检测：0V 至 120V
±2% LED 电流调节
±2% 输出电压调节
LED 短路/断路保护和指示
宽输入电压范围 (5V 至 60V)

适用于 PWM 和输出断开功能的 PMOS 交换芯片驱动器
独立通道调光
恒流和恒压调节
100kHz 至 2MHz可调切换频率
每个通道具有独立的LED开路/短路故障
具有滞后的可编程 V_IN UVLO

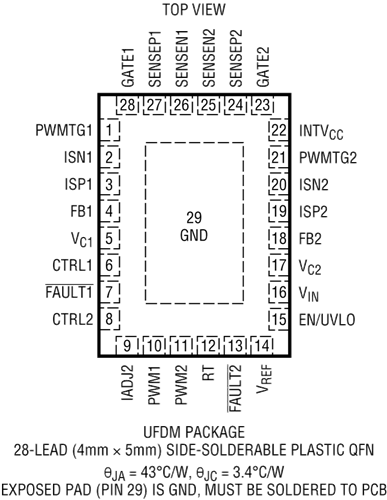

侧焊28引脚4mm ×5mm QFN封装
符合汽车应用的 AEC-Q100

特性

LT8355-1是一款双通道DC/DC控制器，设计用于驱动两组大电流LED。固定频率、电流模式架构可在很宽的电源和输出电压范围内稳定运行。电压反馈引脚充当多个LED保护功能的输入，使得变流器可以作为恒压源运行。

LT8355-1 在负载的高端或低端检测输出电流。CTRL2和IADJ2输入产品提供通道2输出电流的模拟编程。通道1输出电流目前通过CTRL1输入编程。PWM 输入和 PWMTG 高侧 PMOS 驱动器提供基于时间的精确 LED 调光能力。当由外部数字信号驱动时，PWM 输入在 100Hz 时提供高达 20000:1 的 LED 调光比。当由恒定电压驱动时，PWM 输入从 128 个内部生成的、精确的、指数间隔的调光比中选择一个，范围从 0.78% 到 100%。
