TI德州仪器 LT8386 产品介绍
2026-04-14
0次
说明
- 2% LED 电流调节
- 2.5% 输出电压调节
- 在 100Hz 频率下可实现 50,000:1 PWM 调光
- 512:1 内部 PWM 调光
- 展频(SSFM)
- 适用于超低 EMI 的 Silent Switcher 架构
- 可在升压、降压以及降压-升压模式下工作
- 4V 至 56V 输入电压范围
- 高达 52V LED 串电压
- 自适应峰值开关限流值高达 5A，适用于低 VIN
- 200kHz 至 2MHz，带 SYNC 功能
- 模拟或占空比 LED 电流控制
- 开路/短路 LED 保护与故障指示

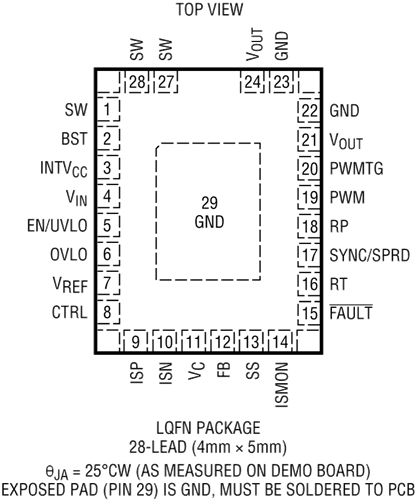

- 小型 28 引脚 4mm × 5mm LQFN 封装
- 符合汽车应用的 AEC-Q100 标准
特性
LT8386是一款单片式同步升压DC-DC转换器，采用固定频率、峰值电流控制并为LED串提供PWM调光。LED电流通过CTRL引脚上的模拟电压或数字脉冲进行编程设定。LT8386通过外部感测电阻在宽输出电压范围内保持2%的电流调节能力。
LT8386采用Silent Switcher®技术，旨在以高效率较大限度地减少EMI/EMC辐射。开关频率可通过RT引脚上连接的外部电阻或SYNC/SPRD引脚上的外部时钟，在200kHz至2MHz范围内进行编程。当可选的展频功能使能时，频率在100%至125%范围内变化以减少EMI。
LT8386包括一个驱动器，用于驱动外部高端PMOS来实现PWM调光。LT8386的额定电压为60V，与LT3922和LT3922-1引脚兼容。
应用
- 汽车和工业照明
- 平视显示器(HUD)/机器视觉
