TI德州仪器 LT8376 产品介绍

2026-04-14 0次

说明

±1.5% LED 电流调节
±2% 输出电压调节
在 100Hz 频率下可实现 5000:1 PWM 调光

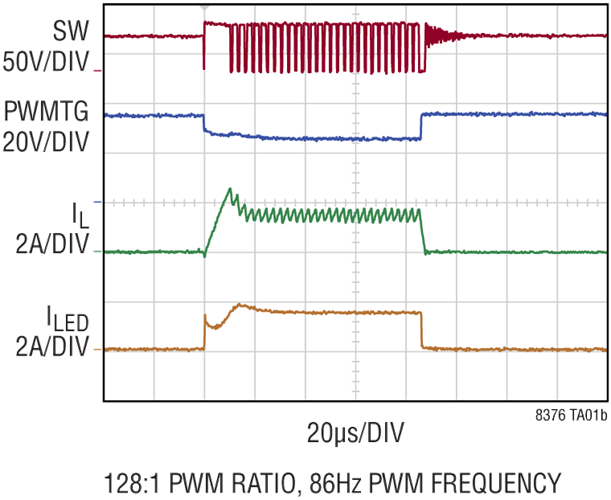

128:1 内部 PWM 调光
展频(SSFM)
适用于低 EMI 的 Silent Switcher^® 架构
3.6V 至 60V 输入电压范围
0V 至 60V LED 灯串电压

3A,，60V 内部开关
200kHz 至 2MHz，带 SYNC 功能
99.9% 最大占空比
20:1 模拟或占空比 LED 电流控制
开路/短路 LED 保护与故障指示
具有监视器输出的精确 LED 电流检测
可编程 UVLO
热增强 28 引脚 (4mm × 5mm) LQFN 封装

特性

LT8376是一款单片式同步降压DC/DC转换器，采用固定频率、峰值电流控制并为LED串提供PWM调光。LED电流通过CTRL引脚上的模拟电压或脉冲占空比进行编程设定。输出电压限制可通过连接至FB引脚的电阻分压器进行设置。

通过RT引脚上连接的外部电阻或SYNC/SPRD引脚上的外部时钟，可在200kHz至2MHz范围内对开关频率进行编程。当可选的展频功能使能时，频率在100%至125%范围内变化以减少EMI。当外部信号不可用时，LT8376还包括驱动器，用于驱动外部高端PMOS来实现PWM调光，以及用于驱动内部PWM信号发生器来对PWM调光进行模拟控制。

其他特性包括LED电流监控、精确的EN/UVLO引脚阈值、针对开路和短路负载条件的开漏故障报告和热关断。LT8376采用专有的Silent Switcher技术以实现低EMI。
