TI德州仪器 LT3950 产品介绍

2026-04-14 0次

说明

可在升压、SEPIC、降压以及升降压模式下工作
128:1 内部指数刻度 PWM 调光
宽输入电压范围 (3V 至 60V)
1.5A、60V 内部开关
20000:1 100Hz 外部 PWM 调光
±2% LED 电流和输出电压调节
用于 PWM 调光的 PMOS 开关驱动器
LED 短路/断路保护和指示

恒压恒流调节
300kHz 至 2MHz 可调开关频率
100Hz 至 1kHz 可调 PWM 发生器频率
内部展频 (SSFM)
轻松同步至外部时钟
具有滞后的可编程 V_IN UVLO

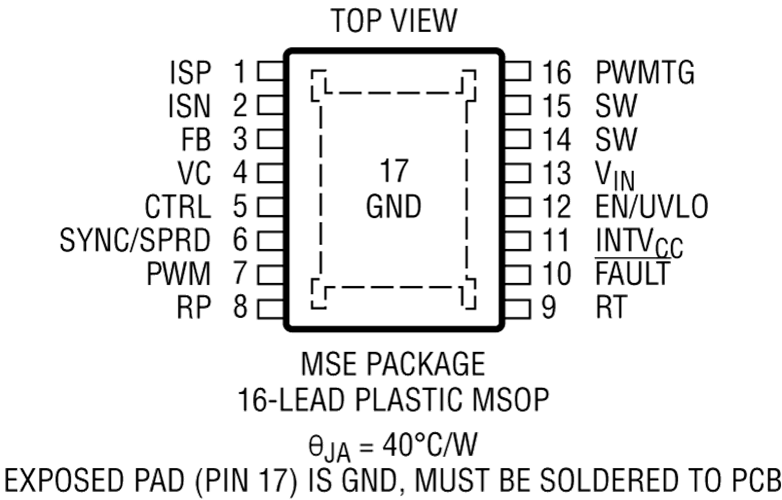

采用 16 引脚 MSOP 封装

特性

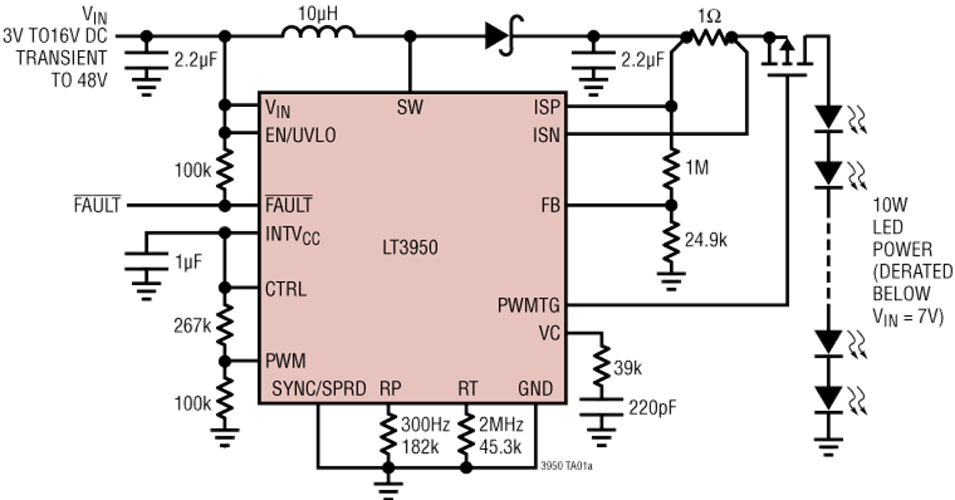

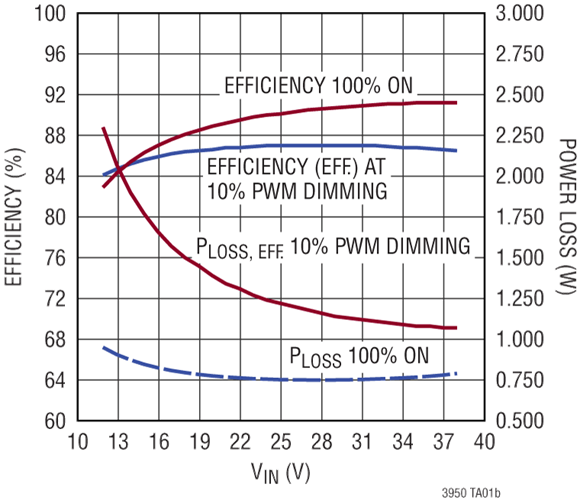

LT3950 是一款多拓扑 DC/DC 转换器，专门设计用于驱动高电流 LED。它包含 1.5A、60V DMOS 开关，并支持外部 PWM 调光 PMOS。LT3950 具有用于调光的内部 PWM 发生器，该发生器将模拟控制信号映射到用于定义 PWM 调光占空比的指数坐标系。使用指数坐标系定义占空比，可在大 LED 电流范围内保持调光分辨率。除了作为恒定电流源之外，LT3950 还提供输出电压调节。如果发生开路 LED 事件，可以用来防止损坏部件。可编程开关频率为提高效率或减小组件尺寸提供了设计灵活性。启用扩频频率调制，可降低 EMI。通过使用外部时钟驱动 SYNC/SPRD 引脚，也可以轻松地使开关频率同步。LED 电流可通过单个外部检测电阻进行编程，并可通过 CTRL 引脚上的模拟信号，将其从零调整至满量程。
