TI德州仪器 LT3942 产品介绍

2026-04-14 0次

说明

4开关单电感器架构允许 V_IN 高于、低于或等于 V_OUT
恒压和恒流调节
专有峰值-降压峰值-升压电流模式
输入电压范围：3V至36V
输出电压范围：0V至36V
输出电压调节能力：±1.5%
输出电流调节能力：±3%

5000:1外部和128:1内部PWM调光
开路和短路LED保护，并提供故障报告
300kHz至2MHz固定开关频率，具有外部频率同步功能
无闪烁扩频，帮助实现低EMI
提供28引脚QFN (4mm × 5mm)封装
通过AEC-Q100汽车应用认证

特性

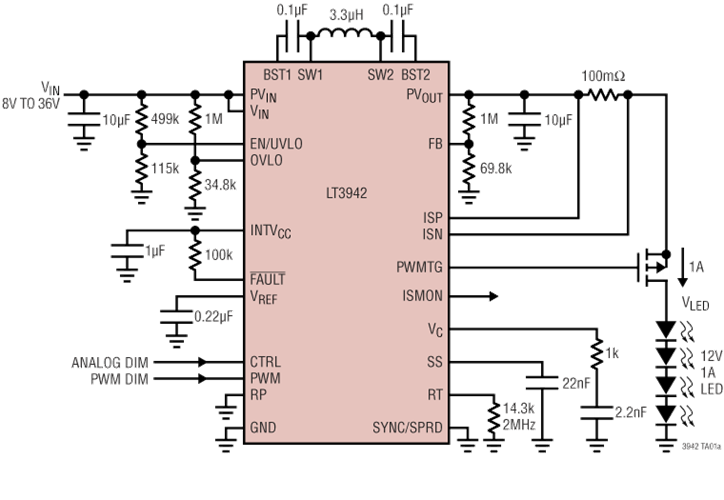

LT3942是一款单芯片4开关同步降压-升压LED驱动器。该驱动器在输入电压高于、低于或等于输出电压的情况下，最高可将LED灯串电流调节至34V。专有的峰值降压/峰值升压电流模式控制方案支持可调节和可同步的300kHz至2MHz固定频率运行方式，或支持可降低EMI的内部25%三角扩频运行方式。LT3942具有3V至36V输入和0V至36V输出，并支持在操作区域之间的无缝低噪声转换，是汽车、工业和电池供电系统中LED驱动器应用的理想选择。

LT3942使用可选的高侧PMOS开关提供LED电流调节，实现高达128:1的内部和5000:1的外部PWM调光。CTRL引脚提供灵活的20:1模拟调光，在100mV满量程下具有2.5%的LED电流调节精度。强大的故障保护机制可以检测LED开路或短路情况，在此期间LT3942将处于重试、闩锁或保持运行状态。
