TI德州仪器 LT3952A 产品介绍

2026-04-14 0次

说明

4000:1 True Color PWM^™ 调光
4A、60V 内部 DMOS 开关
宽输入电压范围：3V 至 42V
0V 至 60V 输出电流调节（带监视器）
适用于 PWM 和输出断开功能的 PMOS 开关驱动器
LED 短路保护和 SHORTLED 标记
内部展频 (SSFM)
恒流和恒压调节

输入电流限制和监控器
可调频率：200kHz 至 3MHz，可与外部时钟同步
10:1 模拟调光
使用 OPENLED 标记实现可编程 LED 开路保护
可编程 V_IN 欠压和过压锁定

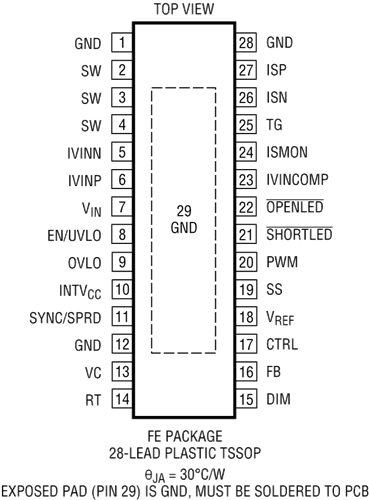

采用 28 引脚 TSSOP 封装

特性

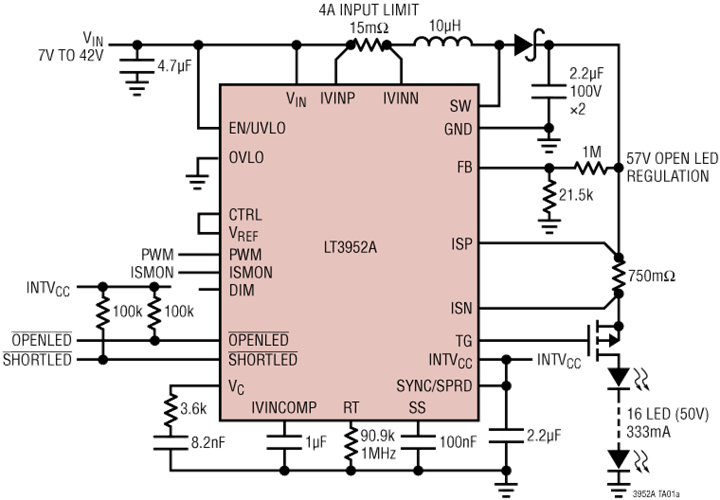

LT3952A 是一款具内部 60V、80mΩ DMOS 电源开关的电流模式升压型 DC/DC 转换器。LT3952A 专为驱动采用多种配置的高功率 LED 而特别设计。。它将输入和输出电流调节环路与输出电压调节相结合，以充当一个灵活的电流/电压源。

可编程开关频率和任选的扩频调制可降低 EMI，同时仍然实现了针对效率或组件尺寸的外部组件优化。LED 电流可通过一个外部检测电阻器进行编程，并能利用 CTRL 引脚上的一个电压在零标度至全标度的范围内进行调节。外部 PWM 输入提供 LED 接通/关断控制和 4000:1 调光比，而一个内部 PWM 发生器则为独立型或 I/O 受限的应用提供了 PWM 调光的效率。LT3952A 采用耐热性能增强型 28 引脚 TSSOP 封装。
