TI德州仪器 MAX20097 产品介绍

2026-04-14 0次

说明

高度集成最大程度降低BOM，用于高亮度LED驱动器，节省空间和成本
- 4.5V至65V宽输入电压范围
- 无补偿元件
- 可编程开关频率
- 外部MOSFET，可根据相应电流进行调整
较宽调光比支持高对比度
- 模拟调光
- PWM调光
适合矩阵照明
- 灯串中个别LED短路/开路时可保持电流稳定
- 超快响应控制环路防止过冲和下冲
保护功能和较宽温度范围提高系统可靠性
- 短路、过压和热保护
- -40°C至+125°C工作温度范围
- 热监测器和LED电流监测器
通过SPI接口诊断故障，对于无SPI接口的应用可通过FLTB引脚诊断故障

特性

MAX20096/MAX20097为双通道、高压、同步、n沟道、高电流、buck LED驱动器。IC采用专有的平均电流模式控制结构调节电感电流。该控制方法不需要任何控制环路补偿，同时能够维持接近恒定的开关频率。通过检测底部开关器件中的电流检测电感电流，IC集成两个完全同步buck转换器，工作在4.5V至65V宽输入电压范围。IC设计用于高频操作，可工作在高达1MHz开关频率。

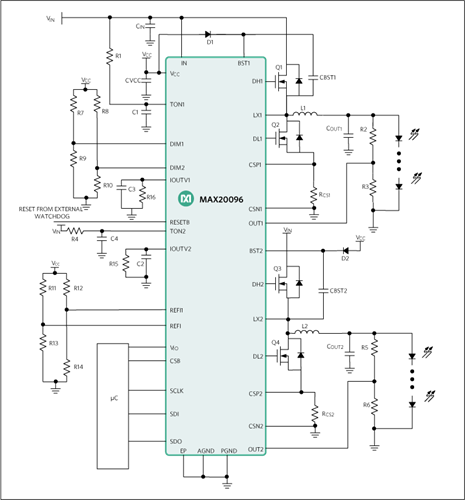

MAX20096中，两路通道可输出电压和电流，并且可通过SPI接口读回结温。保护特性包括电感限流保护、过压保护和热关断。MAX20096采用节省空间的热增强(5mm × 5mm)、32引脚、宽体TQFN封装，工作在-40°C至+125°C汽车级温度范围。

MAX20097采用28引脚、热增强、TSSOP封装，但没有SPI接口。器件包括漏极开路故障标志(FLTB)输出，在灯串开路、短路或者任一通道激活过压以及热关断时变为低电平。

支持矩阵和像素照明的车用HB LED控制器
