TI德州仪器_LT3932_产品介绍

TI德州仪器 LT3932 产品介绍

2026-04-14 0次

说明

LED电流调节能力：±1.5%
输出电压调节能力：±1.2%

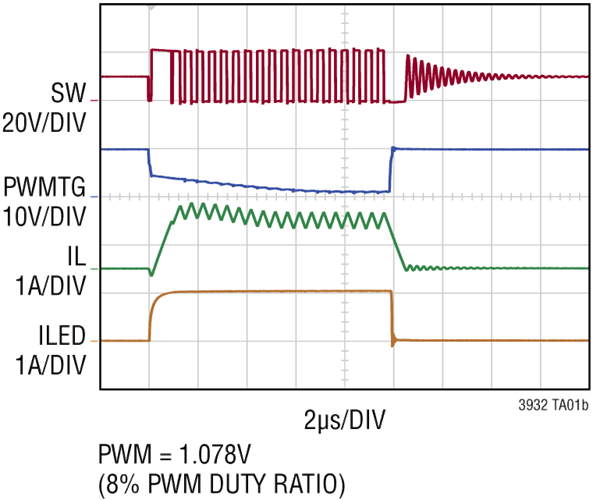

100Hz时可实现5000:1/10000+:1 PWM调光(LT3932/LT3932-1)
128:1内部PWM调光
展频(SSFM)
用于实现低EMI的Silent Switcher^®架构
输入电压范围：3.6V至36V/li>
LED串电压：0V至36V

200kHz至2MHz，具有SYNC功能
99.9%最大占空比
20:1模拟或占空比LED电流控制
开路/短路LED保护和故障指示
具有监控输出的精确LED电流检测功能
可编程UVLO

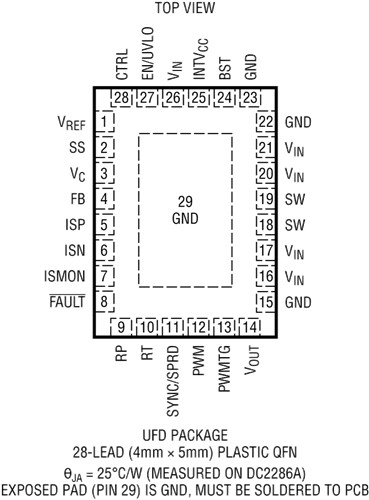

散热增强型28引脚(4mm × 5mm) QFN封装
通过AEC-Q100汽车应用认证

特性

LT3932采用Silent Switcher^{®<.sup>架构，可较大限度地减少EMI/EMC辐射，利用固定频率、峰值电流控制并为LED串提供PWM调光。LED电流通过CTRL引脚上的模拟电压或脉冲占空比进行编程设定。输出电压限制可通过连接至FB引脚的电阻分压器进行设置。}

开关频率可通过RT引脚上连接的外部电阻或SYNC/SPRD引脚上的外部时钟进行编程，范围为200kHz至2MHz。当可选的展频功能使能时，频率在100%至125%范围内变化以减少EMI。当外部信号不可用时，LT3932还包括驱动器，用于驱动外部高端PMOS来实现PWM调光，以及用于驱动内部PWM信号发生器来对PWM调光进行模拟控制。LT3932-1支持更高的调光比。

其他特性包括LED电流监控、精确的EN/UVLO引脚阈值、针对开路和短路负载条件的开漏故障报告和热关断。
