说明

±2.5% LED 电流调节
±2% 输出电压调节
在 100Hz 频率下可实现 25,000:1 PWM 调光
128:1 内部 PWM 调光
扩展频谱频率调制
用于实现低 EMI 的 Silent Switcher^® 架构
可工作在升压、降压和降压-升压模式

2.8V 至 36V 输入电压范围
高达 34V LED 串电压
2.3A，40V 内部开关
200kHz 至 2MHz 开关频率和 SYNC 功能
模拟或占空比 LED 电流控制
LED 开路 / 短路保护和故障指示
耐热性能增强型 28 引脚 (4mm x 5mm) QFN 封装
通过AEC-Q100汽车应用认证

特性

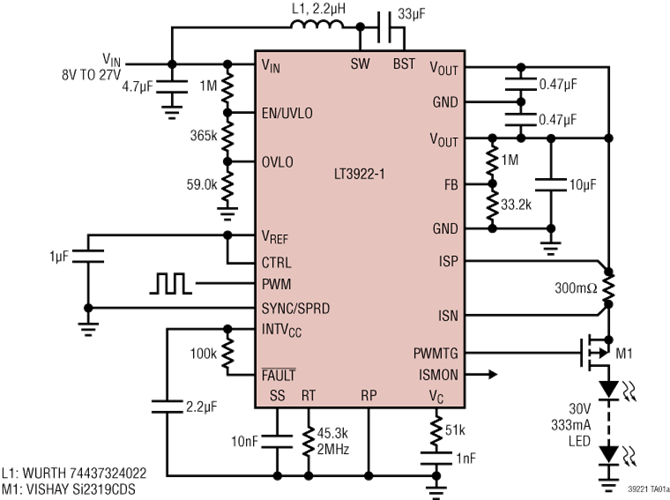

LT3922-1 是一款单片式、同步、升压型 DC/DC 转换器，其采用固定频率、峰值电流控制，并为一个 LED 灯串提供 PWM 调光。LED 电流由 CTRL 引脚上的一个模拟电压或脉冲的占空比来设置。LT3922-1 将通过一个外部检测电阻器在很宽的输出电压范围内保持 ±2.5% 的电流调节。

开关频率可利用 RT 引脚上的一个外部电阻器或施加在 SYNC/SPRD 引脚上的一个外部时钟设置在 200kHz 至 2MHz 的范围内。当启用了任选的扩展频谱频率调制时，频率可以在 100% 至 125% 范围内变化以降低 EMI。LT3922-1 还包括一个用于 PWM 调光之外部高压侧 PMOS 的驱动器，和一个用于 PWM 调光之模拟控制的内部 PWM 信号发生器。当存在可用外部信号时，LT3922-1 可使用 100Hz PWM 脉冲执行 25,000:1 PWM 调光。

其他特点包括一个与 CTRL 和 PWM 引脚一同使用的准确外部基准电压、一个 LED 电流监视器、一个准确的 EN / UVLO 引脚门限、针对开路和短路负载情况的漏极开路故障报告、以及热停机功能。
