TI德州仪器_MAX20078_产品介绍

TI德州仪器 MAX20078 产品介绍

2026-04-14 0次

说明

适用于汽车领域：通过AEC-Q100认证
较宽输入电压范围：4.5V至65V
设计简单
- 无补偿元件
- 可编程开关频率
较宽调光比支持高对比度
- 模拟调光
- PWM调光
适合矩阵照明
- 灯串中个别LED短路/开路时可保持电流稳定
- 超快响应控制环路防止过冲和下冲
故障检测和保护
- 过压保护
- 开路和短路检测
- 低功耗关断模式
- 热关断
- 电感电流监测器

特性

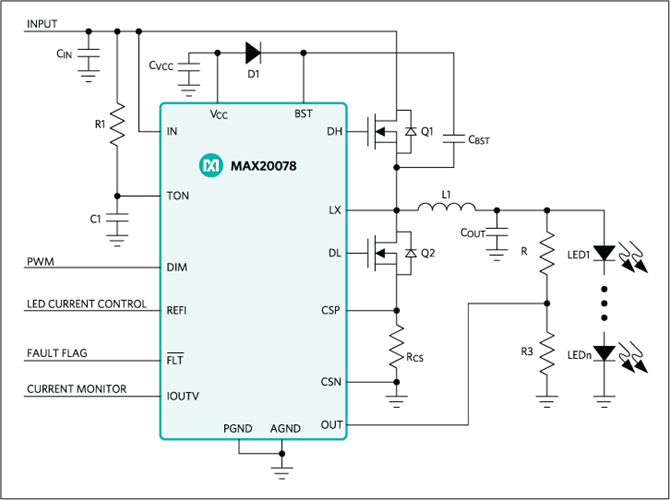

MAX20078为高压、同步、n沟道MOSFET控制器，适用于高电流buck LED驱动器。器件采用专有的平均电流模式控制结构调节电感电流。该控制方法不需要任何控制环路补偿，同时能够维持接近恒定的开关频率。通过检测底部同步n沟道MOSFET中的电流检测电感电流，不要求检测任何高压电流。器件工作在4.5V至65V较宽输入电压范围。器件设计用于高频操作，可工作在高达1MHz开关频率。高边和低边栅极驱动器具有2A峰值源出和吸入电流能力。驱动器电路也包括逻辑电路，提供自适应非重叠定时，防止瞬态期间的贯通电流。器件包括模拟和PWM调光。器件包括5V V_CC稳压器，能够为外部电路提供10mA电流。器件也包括电流监测器，可提供与电感电流成比例的模拟电压。器件具有故障标识，指示输出开路和短路。保护特性包括电感限流保护、过压保护和热关断。MAX20078采用节省空间(3mm × 3mm)的16引脚TQFN封装或16引脚TSSOP封装，工作在-40°C至+125°C汽车级温度范围。

设计解决方案: DS52-Achieve Superior Automotive Exterior Lighting with a High-Power Buck LED Controller ›

应用
