TI德州仪器 LT3954 产品介绍

2026-04-14 0次

说明

可为 LED 提供 3000:1 True Color PWM^™ 调光
宽 V_IN 范围：4.5V 至 40V
轨至轨电流检测范围：0V 至 40V
内部 40V/5A 开关
可编程 PWM 调光信号发生器
恒定电流 (±3%) 和恒定电压 (±2%) 调节
准确的模拟调光
可以采用升压、SEPIC、CUK、降压模式、降压-升压模式、或反激式配置来驱动 LED
输出短路保护型升压
开路 LED 保护和报告
可调开关频率：100kHz 至 1MHz
具迟滞的可编程 V_IN 欠压闭锁 (UVLO)
用于电池充电器的 C/10 指示
低停机电流：<1μA

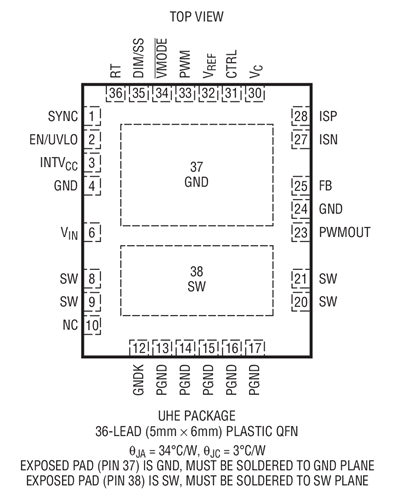

耐热性能增强型 5mm x 6mm QFN 封装

特性

LT^®3954 是一款 DC/DC 转换器，专为充当一个恒定电流源和恒定电压调节器而设计。该器件具有一个额定在 40V/5A 的内部低端 N 沟道功率 MOSFET。LT3964 非常适合于驱动大电流 LED，不过同时也拥有使其适合对电池和超级电容器进行充电的特性。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定的操作。一个电压反馈引脚用作多个 LED 保护功能电路的输入，而且还使转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，以优化效率、性能或外部组件尺寸。

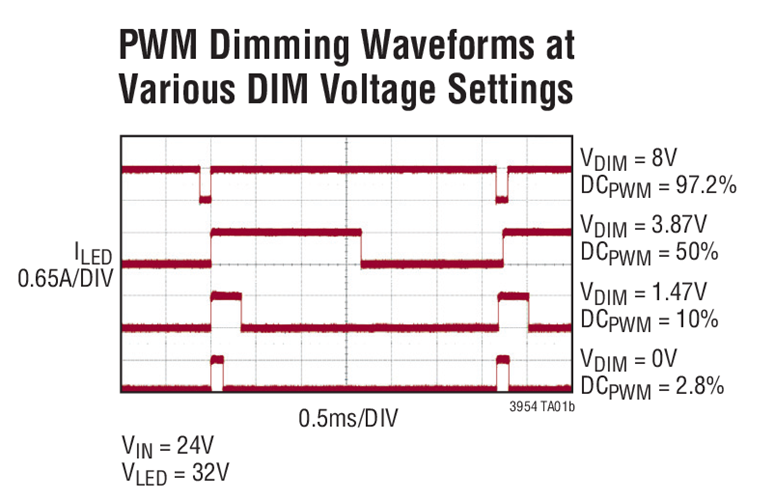

LT3954 在负载的高端或低端检测输出电流。内部 PWM 发生器可配置为以恒定频率自振荡，并具有 4% 至 96% 的可编程占空比。当由一个外部信号驱动时，PWM 输入可提供高达 3000:1 的 LED 调光比。CTRL 输入则提供了额外的模拟调光能力。
