TI德州仪器 LT3763 产品介绍

2026-04-14 0次

说明

准确地控制输入和输出电流

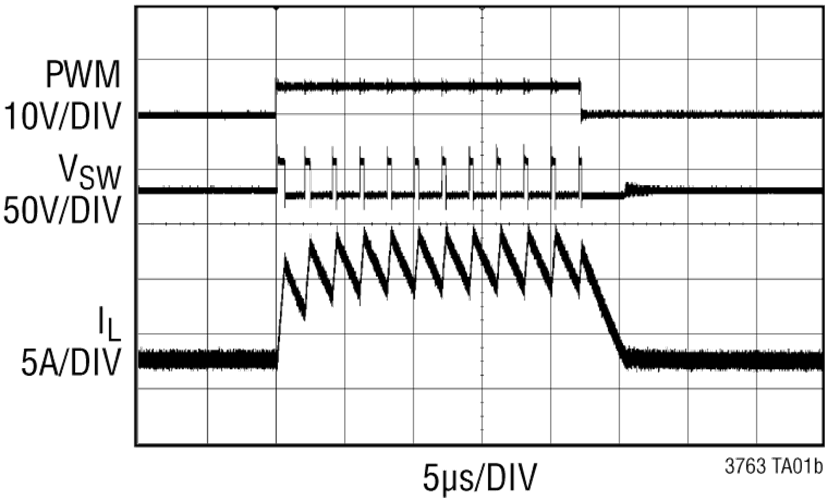

3000:1 True Color^™ 调光
±1.5% 电压调节准确度
±6% 电流调节准确度
6V 至 60V 输入电压范围
宽输出范围高至 55V
<2μA 停机电流
用于负载电流热控制的控制引脚
输入和输出电流监视和限制
开路、短路和 C/10 故障检测
PWM 驱动器输出适合 LED 应用

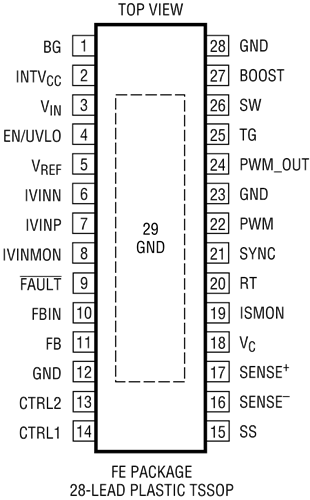

耐热性能增强型 28 引脚 FE 封装

特性

LT^®3763 是一款固定频率、同步降压型 DC/DC 控制器，专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在 0V 至 55V 的宽输出电压范围内保持电感器电流调节作用。输出电流由 CTRL 引脚上的模拟电压和一个外部检测电阻器设定。电压调节和过压保护利用一个连接于输出和 FB 引脚之间的分压器来设定。开关频率可通过 RT 引脚上的一个外部电阻器或利用 SYNC 引脚和一个外部时钟信号在 200kHz 至 1MHz 的范围内进行设置。输入和输出电流检测可提供输入电流限制和这些电流的准确测量。FBIN 引脚可供那些需要峰值功率跟踪功能的应用之用。

该器件的其他特点包括一个与 CTRL 引脚配合使用的准确外部基准电压、一个可提供可编程 UVLO 迟滞的准确 UVLO/EN 引脚、一个针对 LED 应用的 PWM 驱动器、输出电压故障检测和热停机功能。
