TI德州仪器 MAX77387 产品介绍
2026-04-14
0次
说明
- 输入电压在2.5V至5.5V可全功能工作
- 双相交错升压DC-DC转换器
- 真关断输出
- 在VIN > 2.7V和VOUT ≤ 4.0V时确保2A输出电流
- 自适应输出电压调节确保具有业内最高的系统效率
- 超过90%的峰值效率
- 3.125%最小占空比
- 具有Skip模式
- 片内功率MOSFET以及同步整流器
- 每相具有高达4MHz PWM开关频率
- 每相仅需0.47µH小型电感
- I²C可编程闪光灯输出电流(15.625mA至1000mA，步长15.625mA)
- I²C可编程手电筒输出电流(3.91mA至250mA，非PWM调光下步长3.91mA) (125mA至1000mA，在3.125%至25%可编程占空比，步长3.125%的PWM调光下，步长为125mA)
- 在1000mA时具有低压差(80mV典型值)
特性

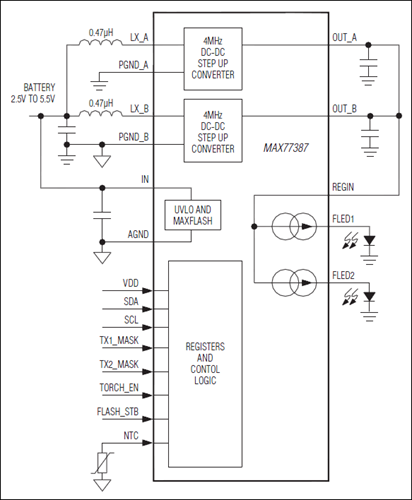

MAX77387为智能手机的相机闪光灯提供了一个高效率解决方案，该产品集成双相2A PWM DC-DC升压转换器以及两路可编程的1A高边、低压差LED电流调节器，用于支持闪光灯和手电筒功能。I²C接口灵活控制升压转换器、手电筒、闪光灯模式选择以及手电筒/闪光灯的安全定时持续时间。
IC可工作在低至2.5V电压，符合未来的新电池技术需求。升压转换器带有内部开关MOSFET以及同步整流器，可提高工作效率并且将外围元件数量降至最少。双相工作确保低输出纹波并可获得最小尺寸的解决方案。IC还包括双路高边、大电流调节器，支持手电筒和闪光灯模式。每路大电流调节器在闪光灯模式下可输出高达1A电流，在手电筒模式下可提供高达250mA电流。大电流调节器可级联驱动单个LED，在闪光灯模式下提供2A电流，在手电筒模式下提供500mA电流。输出电压可自适应控制，可升压至所需的LED导通电压。自适应模式与DAC和/或PWM调光控制机制一起，可应用于闪光灯或手电筒模式。该方法通过优化升压比以及降低电流调节器的损耗来减小IC功耗。
IC带有外部NTC、双路Tx屏蔽、闪光灯触发以及手电筒使能控制。可灵活控制IC。
另外，IC还支持MAXFLASH 2.0功能，可在低电池电压条件下自适应地减小闪光灯电流，有助于防止系统欠压锁定。
其它特性包括LED短路检测、过压以及热关断保护、低功耗待机和关断模式。IC采用20焊球、0.4mm间距WLP封装(2.1mm x 1.73mm)。
应用
- 蜂窝电话与智能电话
- 平板电脑
