TI德州仪器 LT8500 产品介绍
2026-04-14
0次
说明
- 3V 至 5.5V 输入电压
- 48 个独立的 PWM 输出
- TTL / CMOS 逻辑 50MHz 串行数据接口
- 12 位 (4096 级) PWM 宽度分辨率
- 6 位 (64 级) PWM 校正 (编程 PWM 宽度的 ±50%)
- 高达 6.1kHz 的 PWM 频率 (PWMCK = 25MHz)
- 相移选项可降低开关噪声
- 可直接控制 3 个 LT3595A 16 通道 LED 驱动器
- 诊断信息：同步误差 / LED 开路标记

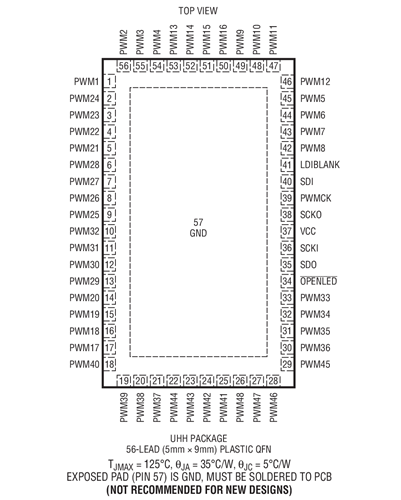

- 56 引脚 (5mm x 9mm x 0.78mm) TLA QFN 封装
特性
LT®8500 是一款具有 48 个独立通道的脉宽调制 (PWM) 发生器。每个通道具有一个可单独调节的 12 位 (4096 级) PWM 寄存器和一个 6 位 (64 级) ±50% 校正寄存器。所有的控制均可通过一个简单的串行数据接口来编程。3 组 16 个通道均可通过配置以使其彼此异相 120° 运作。

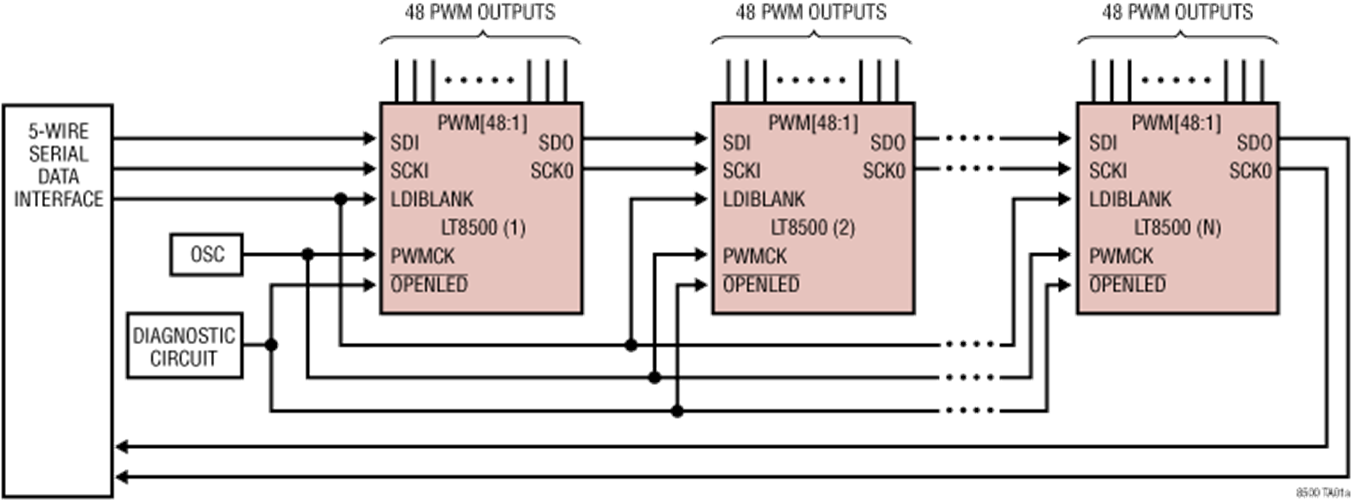

LT8500 具有两个诊断信息标记：同步误差和 LED 开路。在状态回读期间，这些标记与附加的状态信息一起通过串行数据接口进行传送。50MHz 可级联串行数据接口包括缓冲及时滞平衡功能，从而使该芯片成为 PWM 密集型应用的合适之选，例如：大屏幕 LCD 动态背面照明以及单彩色、多彩色和全彩色 LED 显示器。另外，LT8500 还非常适合于控制 3 个 LT3595A LED 驱动器。
应用
- 大屏幕显示器LED 背面照明
- 单彩色、多彩色和全彩色LED显示器
- LED 广告牌和布告板
- 电机控制
- 工业控制
- 自动化测试设备
- 机器人
