TI德州仪器 LT3760 产品介绍
2026-04-14
0次
说明
- 高达 45V 的 LED x 100mA、8 通道 LED 驱动器
- 宽输入范围：6V 至 40V (4.5V 至 13V，VIN 连接至 INTVCC)

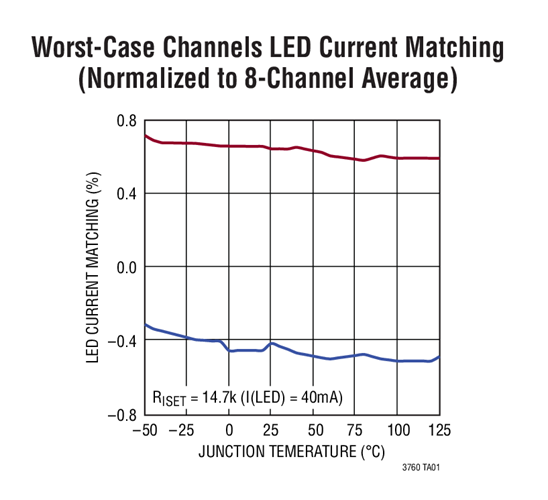

- 在 40mA 电流条件下实现 ±2% LED 电流匹配准确度 (典型值为 ±0.7%)
- 高达 3000 : 1 的 True Color PWM™ 调光范围
- 可利用单个电阻器来设定 LED 电流 (20mA 至 100mA)
- 即使在 PVIN > VOUT 的情况下仍然保持对 LED 电流的调节作用
- 输出适合于 LED VF 以实现较佳效率
- 针对开路 LED 串提供故障标记和保护作用
- 提供了针对 VOUT 短路的 LED 引脚保护功能
- 可通过通道的并联来提供较高的 LED 电流
- 可编程 LED 电流降额与温度的关系
- 具可编程迟滞的准确欠压闭锁门限
- 可编程频率 (100kHz 至 1MHz)
- 可同步至一个外部时钟
特性

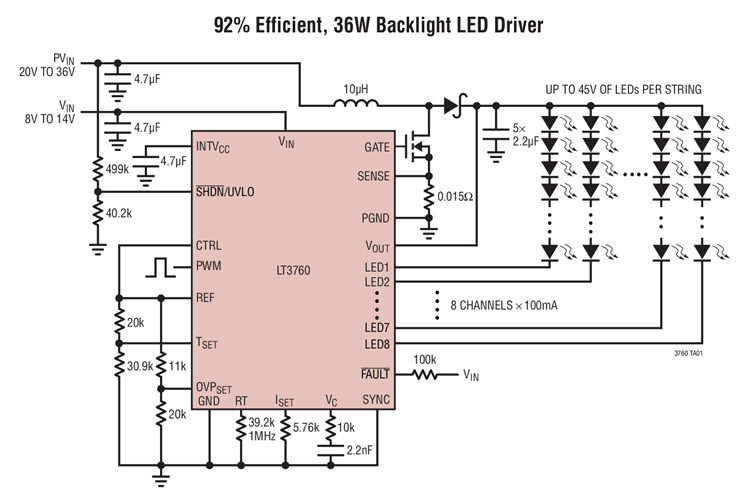

LT®3760 是一款具有一个升压型 DC/DC 控制器的 8 通道 LED 驱动器，能够驱动高达 45V 的 LED。每个通道包含一个具有 ±2% LED 电流匹配准确度的准确电流吸收器。各通道遵循一个主控器可编程电流，以使每串 LED 提供 20mA 至 100mA 的 LED 电流。可以通过通道的并联来提供较高的 LED 电流。输出电压适合于 LED VF 中的变化以实现较佳效率，而且，LED 开路故障不会影响连接 LED 串的运作。
LT3760 提供了一个高达 3000:1 的 PWM 调光范围和一个高达 25:1 的模拟调光范围。其工作频率可以利用单个电阻器来设置 (从 100kHz 至高达 1MHz)，也可以同步至一个外部时钟。

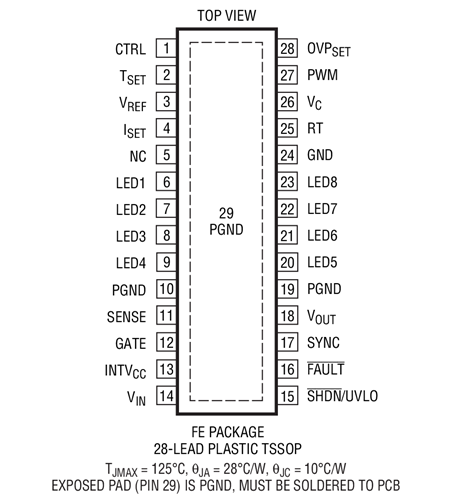

该器件的其他特点包括：可编程最大 VOUT (用于提供 LED 开路保护)、一个故障标记 (负责指示 LED 开路)、可编程 LED 电流降额与温度的关系、微功率停机模式和内部软起动功能。LT3760 采用耐热性能增强型 28 引脚 TSSOP 封装。
应用
- 汽车、笔记本电脑和 TV 监视器背面照明
