TI德州仪器 LT3519 产品介绍
2026-04-14
0次
说明
- 高达 3000:1 的 True Color PWM™ 调光
- 宽输入电压范围：
- 工作时为 3V 至 30V
- 瞬变保护至 40V
- 轨至轨 LED 电流检测从 0V 至 45V
- 45V、750mA 内部开关
- 内部肖特基二极管
- 恒定电流和恒定电压调节
- 升压、SEPIC、降压-升压模式、或降压模式拓扑结构
- 开路 LED 保护和开路 LED 状态引脚
- 具迟滞的可编程欠压闭锁
- 固定频率：400kHz (LT3519)、1MHz (LT3519-1)、2.2MHz (LT3519-2)
- 内部补偿
- CTRL 引脚提供了模拟调光功能
- 低停机电流：<1μA

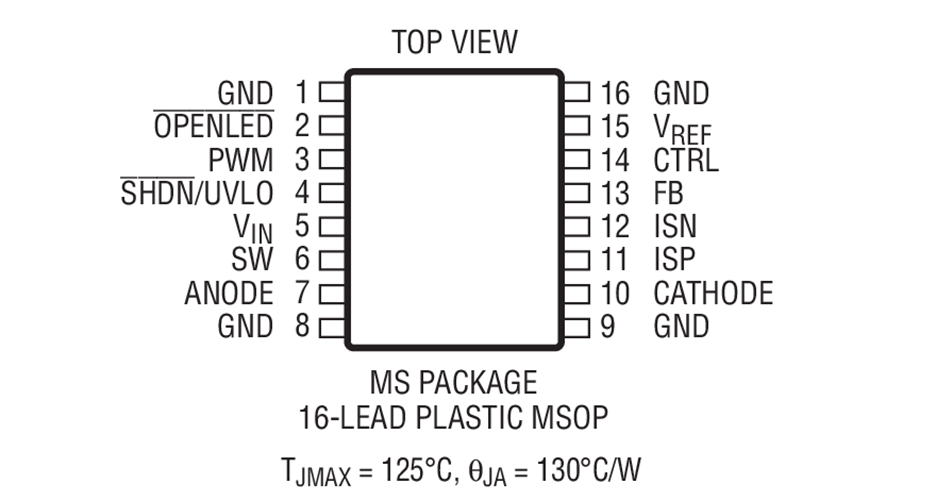

- 16 引脚 MSOP 封装
特性

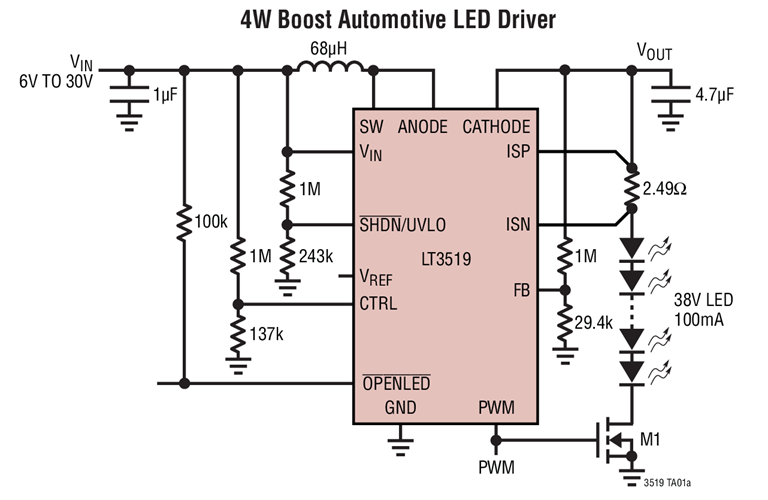

LT®3519 / LT3519-1 / LT3519-2 是一款固定频率升压型 DC/DC 转换器，专为驱动 LED 而设计。它具有一个内部 45V、750mA 低端开关和肖特基二极管。通过组合一种传统的电压反馈和一种独特的轨至轨电流检测反馈，使得该转换器能够起一个恒定电压源或恒定电流源的作用。内部补偿简化了应用。该器件具有轨至轨 LED 电流检测引脚，在选择一种转换器配置来驱动 LED 的过程中，这些引脚提供了最大的灵活性。可以利用一个检测电阻器从外部设置 LED 电流。外部 PWM 提供了高达 3000:1 的 PWM 调光，而 CTRL 输入则提供了模拟调光功能。
应用
- 汽车
- 工业
- 恒定电流源
- 电流受限型恒定电压源
