TI德州仪器 LT3754 产品介绍

2026-04-14 0次

说明

高达 45V 的 LED x 50mA、16 通道 LED 驱动器
宽输入范围：6V 至 40V

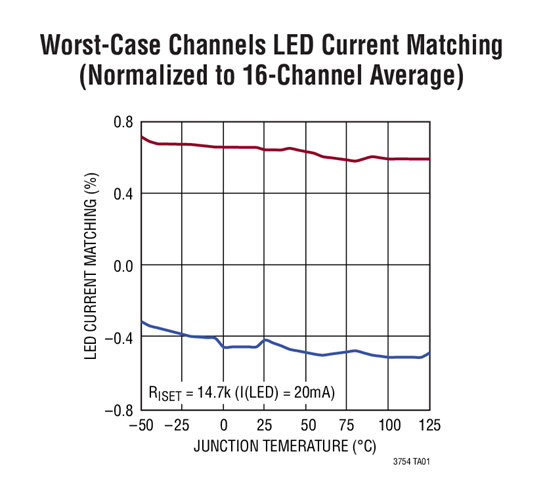

在 20mA 电流条件下实现 ±2.8% LED 电流匹配准确度 (典型值为 ±0.7%)
高达 3000 : 1 的 True Color PWM^™ 调光范围
可利用单个电阻器来设定 LED 电流 (10mA 至 50mA)
即使在 PV_IN > V_OUT 的情况下仍然保持对 LED 电流的调节作用
输出适合于 LED V_F 以实现较佳效率
提供针对开路 LED 串的故障标记和保护作用
针对 V_OUT 短路的 LED 引脚保护
可通过通道的并联来提供较高的 LED 电流
可编程 LED 电流降额与温度的关系
具可编程迟滞的准确欠压闭锁门限
可编程频率 (100kHz 至 1MHz)
可同步至一个外部时钟

特性

LT^®3754 是一款具有一个升压型 DC/DC 控制器的 16 通道 LED 驱动器，能够驱动高达 45V 的 LED。每个通道包含一个具有 ±2.8% LED 电流匹配准确度的准确电流吸收器。各通道遵循一个主控器可编程电流，以使每串 LED 提供 10mA 至 50mA 的 LED 电流。可以通过通道的并联来提供较高的 LED 电流。输出电压适合于 LED V_F 中的变化以实现较佳效率，而且，LED 开路故障不会影响连接 LED 串的运作。

LT3754 提供了一个高达 3000 : 1 的 PWM 调光范围和一个高达 25 : 1 的模拟调光范围。其工作频率可以利用单个电阻器来设置 (从 100kHz 至高达 1MHz)，也可以同步至一个外部时钟。

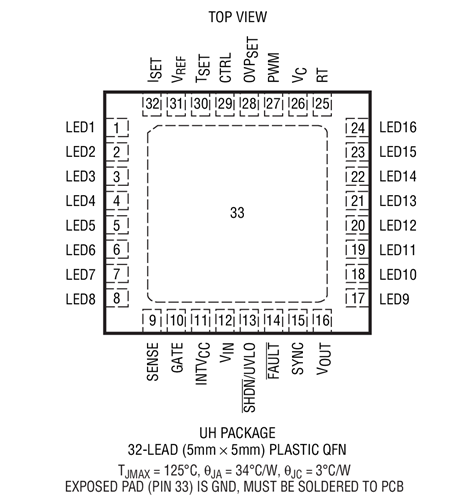

该器件的其他特点包括：可编程最大 V_OUT(用于提供 LED 开路保护)、一个故障标记 (负责指示 LED 开路)、可编程 LED 电流降额与温度的关系、微功率停机模式和内部软起动功能。LT3754 采用耐热性能增强型 5mm x 5mm 32 引脚 QFN 封装。

应用
