TI德州仪器 ADP8860 产品介绍
2026-04-14
0次
说明
- 电荷泵提供1×、1.5×和2×自动增益选择，以实现高功效
- 最多两路内置比较器输入，支持可编程环境光检测模式
- 室外、办公室和黑暗模式，较大程度节省背光功耗
- 7个独立、可编程LED驱动器
- 6个驱动器提供30 mA（最大值）驱动电流
- 1个驱动器提供60 mA（最大值）驱动电流
- 可编程最大电流限制（128级）
- 待机模式功耗低于1 μA
- 渐变覆盖功能
- 所有编程均通过I2C兼容接口进行
- 16个可编程渐亮和渐暗时间选项
- 0.1秒至5.5秒
- 选择范围包括线性速率、平方速率和立方速率
- 专用复位引脚和内置上电复位(POR)
- 短路、过压和过温保护
- 内部软启动限制冲击电流
- 内部软启动限制冲击电流
- 工作电压低至VIN = 2.5 V，欠压闭锁(UVLO)设置在VIN = 2.0 V
- 小型晶圆级芯片规模封装(WLCSP)或引脚架构芯片级封装(LFCSP)
特性

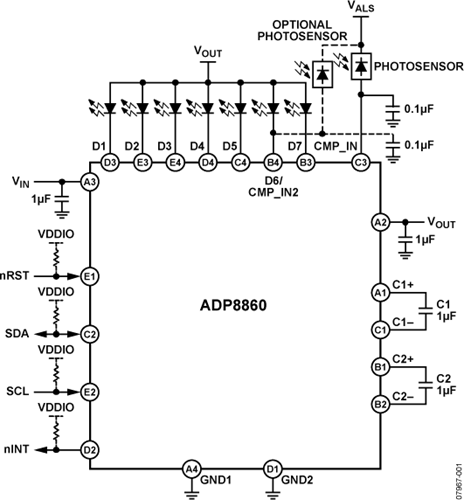

ADP8860集可编程背光LED电荷泵驱动器与自动光电晶体管控制于一体，可以改变办公室和黑暗环境光条件下的电流强度，从而显著节省功耗。它能自动执行该功能，因而无需处理器来监控光电晶体管。
光强度阈值可通过I2C®接口实现完全编程。第二光电晶体管输入配合专用比较器，可改善各种用户工作条件下的环境光检测水平。
ADP8860可为6个LED提供最高30 mA（最大值）的驱动，第7个LED则可提供60 mA（最大值）的驱动。所有LED的最小/最大电流和渐亮/渐暗时间，均可以通过I2C接口编程。这些LED也可以合并为若干组，以减少渐亮/渐暗期间的处理器指令。
整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。这种配置采用2.5 V至5.5 V电源供电，能够驱动最高240 mA的输出电流。该器件内置多项安全特性，包括短路保护、过压保护和过温保护。利用这些特性，很容易实现安全、鲁棒的设计。此外，输入浪涌电流会受到集成式软启动及其受控输入至输出隔离的限制。

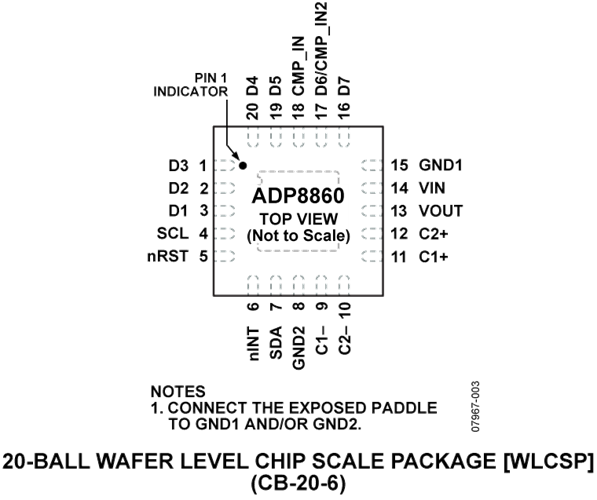

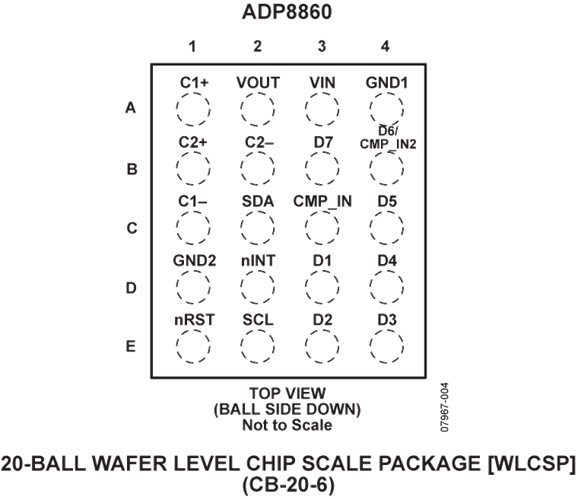

ADP8860提供两种封装类型：2 mm × 2.4 mm × 0.6 mm、紧凑型WLCSP封装（晶圆级芯片规模封装）或小型LFCSP封装（引脚架构芯片级封装）。
参数
类型 | 描述 |
医疗健康 | 生命科学和医疗仪器 |
