说明

特性

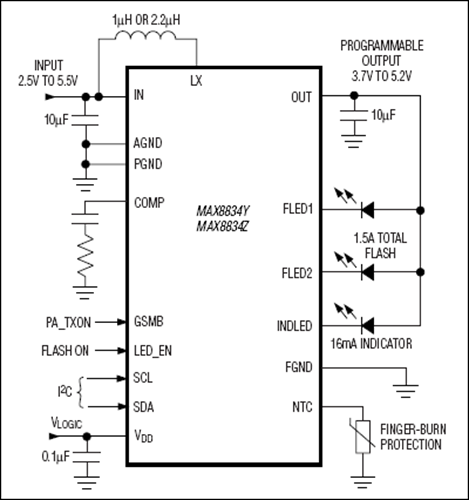

MAX8834Y/MAX8834Z闪光灯驱动器集成了1.5A PWM DC-DC升压转换器和三路可编程、低边、低压差LED电流调节器。升压转换器具有内部开关MOSFET和同步整流器，可提高效率并最大程度减少外部元件数。通过I²C接口可灵活设置升压转换器的输出电压、电影/闪光灯模式、闪光灯定时器持续时间以及电流调节器。MAX8834Y/MAX8834Z能够工作在最低2.5V的电源电压，使其在新一代电池供电产品中保持可靠性能。

MAX8834Y/MAX8834Z带有两个电流调节器，用于闪光灯/电影模式。每个电流调节器在闪光灯模式下可吸入750mA的电流，在电影模式下可吸入125mA的电流。MAX8834Y/MAX8834Z还集成16mA低电流调节器，用于指示照相状态。指示器电流调节器包括可编程斜坡和闪烁定时器设置。可编程输入电流限制结合GSMB控制，降低了PA发送期间系统消耗的电流。确保在任何指定状态下可将闪光灯电流设置为最大值。此外，MAX8834Y/MAX8834Z还包括MAXFLASH功能，可在低压电池条件下自适应的降低闪光灯电流，防止系统进入欠压闭锁状态。

其它特性包括可选的NTC输入，用于热保护和开路/短路LED检测。MAX8834Y开关频率为2MHz，可提供最佳的整体效率。MAX8834Z开关频率为4MHz，可提供最小的整体方案尺寸。MAX8834Y/MAX8834Z采用20焊球、0.5mm间距的WLP封装(2.5mm x 2.0mm)。

应用

• 蜂窝电话与智能电话
• PDA、数码相机和便携式摄像机
