说明

3000:1 True Color PWM^™ 调光
宽输入电压范围：4.5V 至 80V
输出电压高达 80V
内部 3.3A/84V 开关
恒定电流和恒定电压调节
250mV 高端电流检测

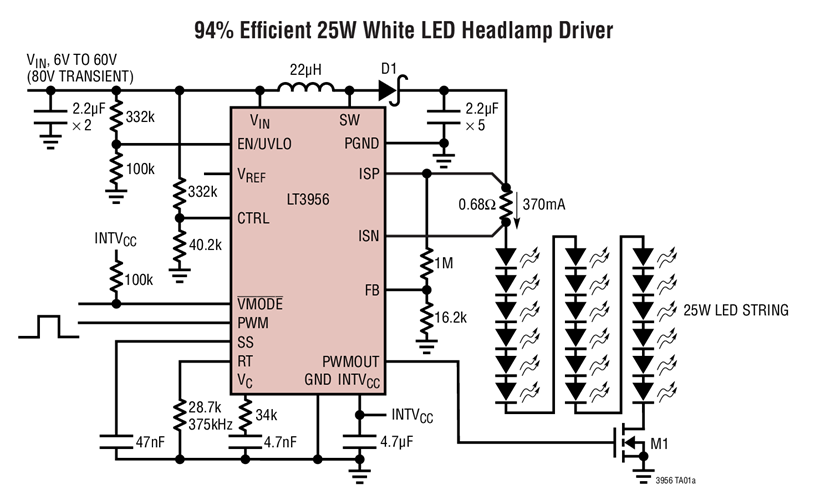

可以采用升压、降压模式、降压-升压模式、SEPIC 或反激式拓扑结构来驱动 LED
可调频率：100kHz 至 1MHz
开路 LED保护
具迟滞的可编程欠压闭锁
恒定电压环路状态引脚
PWM 断接开关驱动器
CTRL 引脚负责调节高端电流检测门限
低停机电流：<1μA
可编程软起动

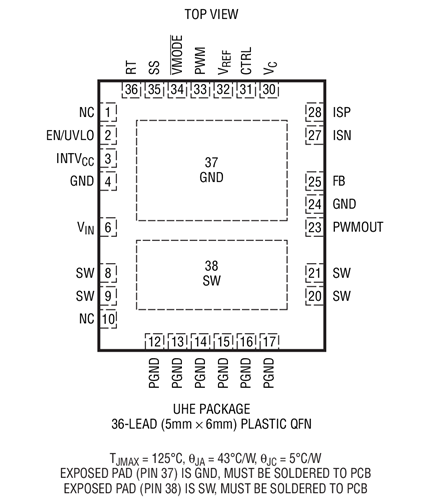

采用 36 引脚 (5mm x 6mm) QFN 封装

特性

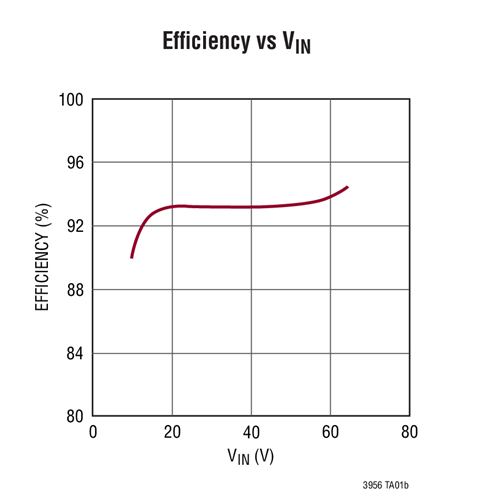

LT^®3956 是一款 DC/DC 转换器，专为充当一个恒定电流源和恒定电压调节器而设计。它非常适合于驱动大电流 LED。该器件具有一个内部低端 N 沟道功率 MOSFET，此 MOSFET 的额定规格针对 84V/3.3A 而拟订，并从一个内部已调 7.15V电源来驱动。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定的操作。一个参考于地的电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，旨在优化效率、性能或外部组件尺寸。

LT3956 在 LED 串的高端检测输出电流。高端电流检测是用于驱动 LED 的灵活方案，允许采用升压、降压模式或降压-升压模式配置。PWM 输入提供了高达 3000:1 的 LED 调光比，而 CTRL 输入则提供了额外的模拟调光能力。
