TI德州仪器 LT3598 产品介绍

2026-04-14 0次

说明

True Color PWM^™ 调光提供了高达 3000:1 的调光比
能够以高达 30mA 的电流来驱动 6 串 LED

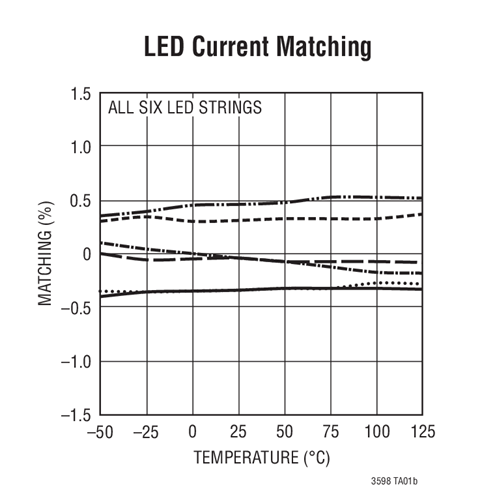

±1.5% 的 LED 电流匹配准确度
宽输入电压范围：3.2V 至 30V
输出电压高达 44V
即使在 V_IN > V_OUT 的条件下也能调节电流
LED 在停机模式中被断接
可编程开路 LED 保护 (已调)
OPENLED 报警引脚
可编程 LED 温度降额
可调频率：200kHz 至 2.5MHz
可同步至一个外部时钟
可通过通道并联来为每个 LED 串提供更高的电流

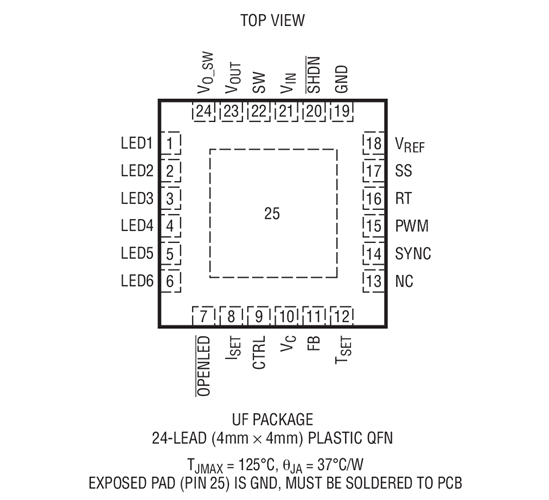

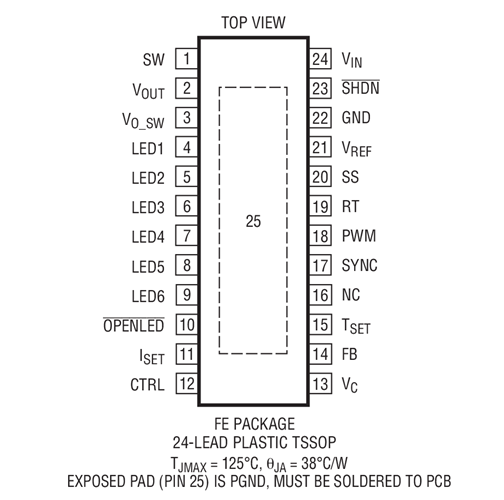

耐热性能增强型 4mm x 4mm QFN 封装和 24 引线 TSSOP 封装

特性

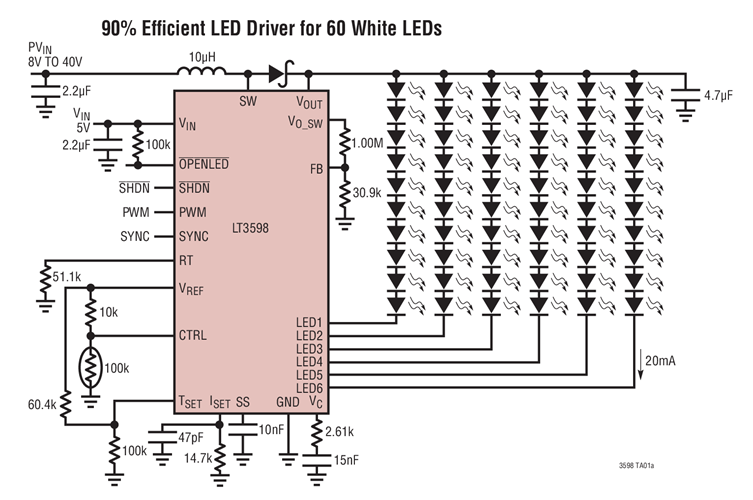

LT^®3598 是一款固定频率、升压型 DC/DC 转换器，专为以一个高达 44V 的输出电压来驱动多达 6 串 LED 而设计。LED 调光功能可利用 CTRL 引脚上的模拟调光电路以及 PWM 引脚上的脉宽调制调光电路来实现。LT3598 能够准确地调节 LED 电流，即使在输入电压高于 LED 输出电压的情况下也不例外。开关频率可以利用一个外部电阻器来设置，可调范围为 200kHz 至 2.5MHz。

其他特点包括可编程过压保护、开关频率同步至一个外部时钟、基于结温和/或 LED 温度的 LED 电流降额、LED 串停用控制、OPENLED 报警引脚以及所有 LED 串均被断接时的输出电压限制。LT3598 采用耐热性能增强型 24 引脚 (4mm x 4mm) QFN 封装和 24 引脚 TSSOP 封装。
