TI德州仪器 LT3756 产品介绍

2026-04-14 0次

说明

3000:1 True Color PWM^™调光
宽输入电压范围：6V 至 100V
输出电压高达 100V
恒定电流和恒定电压调节
100mV 高端电流检测
可以采用升压、降压模式、降压-升压模式、SEPIC 或反激式拓扑结构来驱动 LED
可调频率范围：100kHz 至 1MHz
开路 LED 保护
具迟滞的可编程欠压闭锁

改善的开路 LED 状态引脚 (LT3756-2)
频率同步 (LT3756-1)
PWM 断接开关驱动器
CTRL 引脚提供模拟调光功能
低停机电流：<1μA
可编程软起动

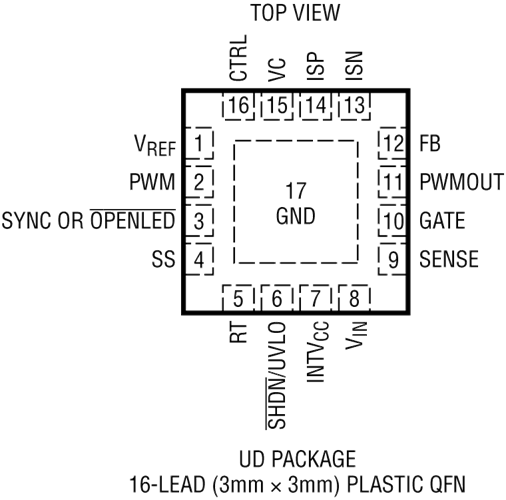

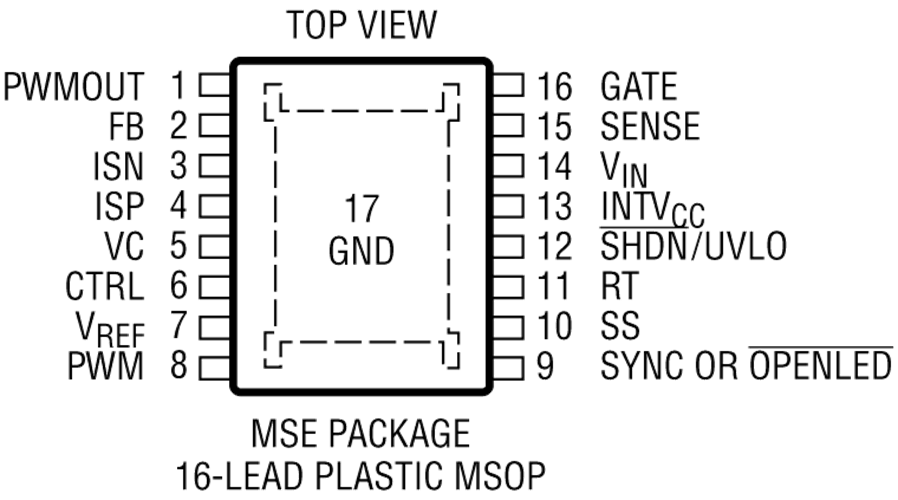

耐热性能增强型 16 引脚 QFN (3mm x 3mm) 和 MSOP 封装
通过AEC-Q100汽车应用认证

特性

LT^®3756、LT3756-1和 LT3756-2 是 DC/DC 控制器，专为充当一个用于驱动高电流 LED 的恒定电流源而设计。它们从一个内部已调 7.15V 电源来驱动一个低端外部 N 沟道功率 MOSFET。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定操作。一个参考于地电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，旨在优化效率、性能或外部元件尺寸。

LT3756/LT3756-1/LT3756-2 在 LED 串的高端检测输出电流。高端电流检测是用于驱动 LED 的灵活方案，允许采用升压、降压模式或降压-升压模式配置。PWM 输入提供了高达 3000:1 的 LED 调光比，而 CTRL 输入则提供了额外的模拟调光能力。
