TI德州仪器 LT3755 产品介绍

2026-04-14 0次

说明

3000:1真彩色PWM^™调光
宽输入电压范围：4.5V至40V
输出电压最高可达75V
恒流和恒压调节
100mV高端电流检测
在升压、降压模式、降压-升压模式、SEPIC或反激式拓扑下驱动LED
可调频率：100kHz至1MHz
开路LED保护
具有迟滞的可编程欠压闭锁

改善开路LED状态引脚(LT3755-2)
频率同步(LT3755-1)
PWM断开开关驱动器
CTRL引脚提供模拟调光
低关断电流：<1µA

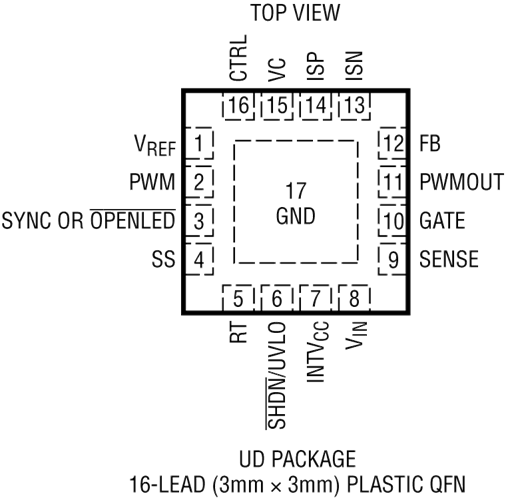

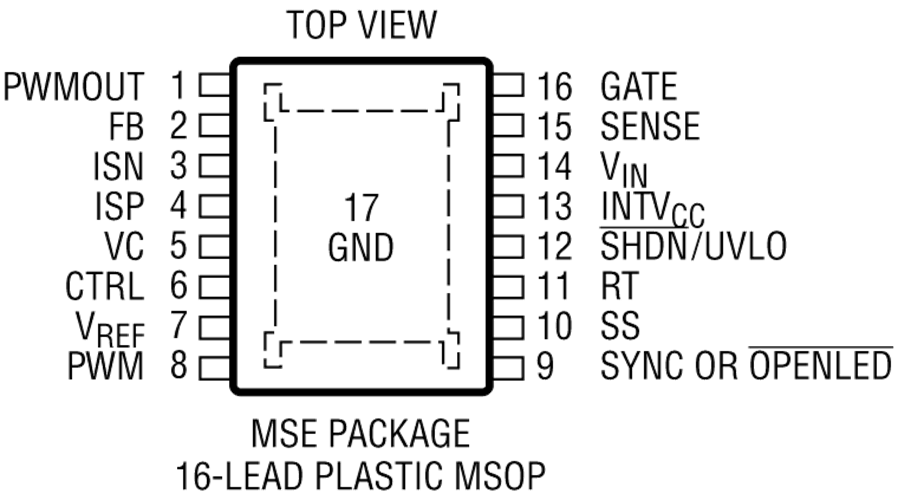

散热增强型16引脚QFN (3mm × 3mm)和MSOP封装
通过AEC-Q100汽车应用认证

特性

LT^®3755、LT3755-1 和 LT3755-2 是 DC/DC 控制器，专为充当一个用于驱动高电流 LED 的恒定电流源而设计。它们从一个内部已调 7.15V 电源来驱动一个低端外部 N 沟道功率 MOSFET。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定操作。一个参考于地的电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使得转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，旨在优化效率、性能或外部元件尺寸。

LT3755/LT3755-1/LT3755-2 在 LED 串的高端检测输出电流。高端电流检测是用于驱动 LED 的灵活方案，允许采用升压、降压模式或降压-升压模式配置。PWM 输入提供了高达 3000:1 的 LED 调光比，而 CTRL 输入则提供了额外的模拟调光能力。
